E4.1 : UNE série pour presque toutes les applications
Le système E4.1 regroupe tous les avantages de ses trois prédécesseurs et est la meilleure chaîne porte-câbles igus du programme. Les E4.1 sont plus robustes que les modèles précédents à dimensions égales ou inférieures. Les accessoires et cotes de raccordement sont presque tous identiques. Le système E4.1 igus vous permet d’augmenter encore la durée de vie de votre application tout en Baisser les coûts.
- Robuste, peu bruyant, modulaire. Le système E4.1 reprend les avantages des séries E4 éprouvées
- Ouverture de la chaîne porte-câbles : enfoncer la rainure de l’entretoise ouvrable verticalement avec un tournevis. Ouvrir en faisant levier (contre l’ergot)
- Déroulement rectiligne et montage rapide grâce au principe maillon intérieur / maillon extérieur. Très grande rigidité, résistance élevée aux forces transversales grâce au système de retenue
Chaîne porte-câbles avec entretoise tous les maillons, ouverture dans les deux sens version robuste
Série E4.21
Hauteur interne hi : 21 mm
Largeur intérieure Bi : 30 à 120 mm
Rayon de courbure R : 38 à 200 mm
pas : 30,5 mm
Série E4.28
Hauteur interne hi : 28 mm
Largeur intérieure Bi : 40 à 300 mm
Rayon de courbure R : 55 à 250 mm
pas : 46 mm
Série E4.32
Hauteur interne hi : 32 mm
Largeurs intérieures Bi : 50 à 400 mm
Rayon de courbure R : 63 à 300 mm
pas : 56 mm
Série E4.42
Hauteur interne hi : 42 mm
Largeurs intérieures Bi : 50 à 400 mm
Rayon de courbure R : 75 à 350 mm
pas : 67 mm
Série E4.56
hauteur interne hi : 56 mm
Largeur intérieure Bi : 50 à 600 mm
Rayon de courbure R : 135 à 500 mm
pas : 91 mm
Série E4.80
hauteur interne hi : 80 mm
Largeur intérieure Bi : 50 à 600 mm
Rayon de courbure R : 150 à 1 000 mm
pas : 111 mm
Série E4.112
Hauteur interne hi : 112 mm
Largeur intérieure Bi : 50 à 600 mm
Rayon de courbure R : 200 à 1 000 mm
pas : 143 mm
Série E4.162
Hauteur interne hi : 162 mm
Largeur intérieure Bi : 200 à 600 mm
Rayon de courbure R : 250 à 1 000 mm
pas : 200 mm
Série 800
Hauteur interne hi : 200 mm
Largeur intérieure Bi : 200 à 600 mm
Rayon de courbure R : 325 à 1 000 mm
pas : 250 mm
Série 840
Hauteur interne hi : 204 mm
Largeur intérieure Bi : 100 à 563 mm
Rayon de courbure R : 325 à 1 000 mm
pas : 250 mm
Série E4.350
Hauteur interne hi : 350 mm
Largeur intérieure Bi : 400 à 800 mm
Rayon de courbure R : 500 à 1 000 mm
pas : 470 mm
Entretoises tous les deux maillons, ouverture dans les deux sens : version standard
Série H4.32
Hauteur interne hi : 32 mm
Largeurs intérieures Bi : 50 à 400 mm
Rayon de courbure R : 63 à 300 mm
pas : 56 mm
Série H4.42
Hauteur interne hi : 42 mm
Largeurs intérieures Bi : 50 à 400 mm
Rayon de courbure R : 75 à 350 mm
pas : 67 mm
Série H4.56
Hauteur interne hi : 56 mm
Largeur intérieure Bi : 50 à 600 mm
Rayon de courbure R : 135 à 500 mm
pas : 91 mm
Série H4.80
Hauteur interne hi : 80 mm
Largeur intérieure Bi : 50 à 600 mm
Rayon de courbure R : 150 à 1 000 mm
pas : 111 mm
Gaine porte-câbles, ouverture des deux côtés, couvercle pivotant protégeant de la saleté et des copeaux
Série R4.28
Hauteur interne hi : 28 mm
Largeur intérieure Bi : 50 à 300 mm
Rayon de courbure R : 63 à 250 mm
pas : 46 mm
Série R4.32
Hauteur interne hi : 32 mm
Largeur intérieure Bi : 50 à 300 mm
Rayon de courbure R : 125 à 300 mm
pas : 56 mm
Série R4.42
Hauteur interne hi : 42 mm
Largeur intérieure Bi : 50 à 300 mm
Rayon de courbure R : 125 à 350 mm
pas : 67 mm
Série R4.56
Hauteur interne hi : 56 mm
Largeur intérieure Bi : 75 à 462 mm
Rayon de courbure R : 150 à 500 mm
pas : 91 mm
Série R4.80
Hauteur interne hi : 80 mm
Largeur intérieure Bi : 150 à 460 mm
Rayon de courbure R : 200 à 1 000 mm
pas : 111 mm
Série R4.112
Hauteur interne hi : 112 mm
Largeur intérieure Bi : 200 à 400 mm
Rayon de courbure R : 250 à 1 000 mm
pas : 143 mm
Guidage parallèle de gaines annelées
E4.1L TUB : guidage sûr de gaines annelées parallèlement à une e-chain®
Guidage parallèle de gaines annelées
outil de montage
Pour l’ouverture et la fermeture pratiques des séries E4. Gain de temps important lors du montage.
Gamme de produits
Clip emboîtable : collier de serrage emboîtable
Clip emboîtable : collier de serrage emboîtable que les guidage latéral emboîtables de tuyaux et câbles
Clip emboîtable : collier de serrage emboîtable

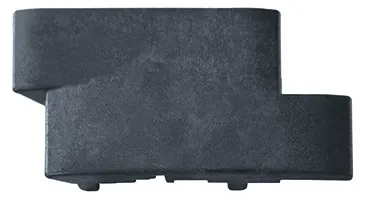

Patins pour chaînes porte-câbles
Les éléments de glissement optimisés en termes de frottement et d’usure ainsi que rouleau chaînes porte-câbles allongent la durée de vie des chaînes porte-câbles igus sur les applications glissantes.
