Wijzig motorkabels naar compacte enkeladers

In diverse contexten heeft het gebruik van individuele aders voor motoren geleid tot een aanzienlijke toename in de levensduur van kabels. Daarnaast zijn kabelkosten vaak aanzienlijk gereduceerd. In deze sessie willen we deze kennis graag breder bruikbaar maken en enkele duidelijk oplossingen tonen in dit verband.

Inhoud:

• De motorkabel als een meeraderige kabel
• Enkeladers met hun grootste voordelen
• Waar moet ik rekening mee houden teneinde de beste resultaten te behalen?

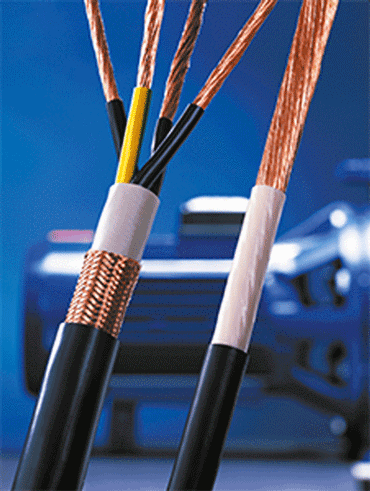

Enkeladerige – meeraderige motorkabels

In industriële toepassingen, vormen aderbreuk of defecte afschermingen een gevaar. Dit leidt vaak tot machinestilstand. igus ontwerpt haar chainflex kabels met koperen aders van mechanisch hoge kwaliteit, met een geoptimaliseerde steek-lengte om dergelijke ongewenste stops te voorkomen. Deze aderstructuur zorgt voor een hoge belastingscapaciteit vergeleken met conventionele motorkabels. Vanaf een aderdoorsnede van 10 mm² wordt aanbevolen om over te stappen op enkelsders voor kabelrups-systemen, omdat deze gebruikt kunnen worden in een kleinere installatieruimtes,  hetgeen ook gunstig is voor het mechanische ontwerp van het gehele kabelrups-systeem.

Kosten-effectiviteit en compactheid zijn de twee primaire eigenschappen die het voordeel vormen van een enkelader- ten opzichte van een meeraderige motorkabel. Enkeladers kunnen worden geproduceerd tegen aanzienlijk lagere kosten dan het meeraderige alternatief. De kleine diameter maakt ook een snellere verwerking mogelijk, hetgeen zich uiteindelijk vertaalt in gunstigere productiekosten.

Behalve dat ze kosten verlagen, nemen ze ook minder ruimte in beslag, hetgeen belangrijk is wanneer de hoeveelheid installatieruimte beperkt is. Beide factoren maken het gebruik van enkele aders in kabelrupsen in uiteenlopende toepassing bijzonder aantrekkelijk.

Praktische chainflex® toepassingsvoorbeelden

Behalve het prijsvoordeel van ca. 30%, is tevens de radius gereduceerd. Dit leidt tot een afname van de benodigde installatieruimte met meer dan 50%. Een ander voordeel van enkele aders in de kabelrups is dat de kabel beter kan worden verdeeld in de kabelrups, hetgeen ook resulteert in een langere levensduur.

Een eigen testlaboratorium in Keulen, heeft gedurende 25 jaar al honderden kabeltests per jaar uitgevoerd. In veel industriële machines zijn kleine buigradii vereist door de motorkabel: een buigradius van tot wel 5xd kan ook worden gegarandeerd. Een levensduurgarantie van 36 maanden en tot wel 10 miljoen cycli kan worden verstrekt op basis van de ervaring die is opgedaan in het testlaboratorium.
