iglidur® W300 - Werkstoffdaten

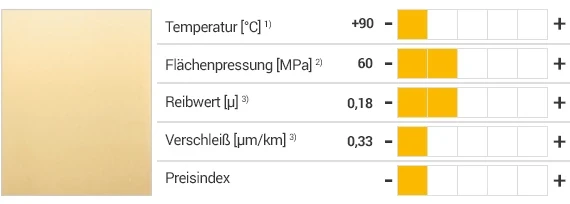

Die wichtigsten Eigenschaften auf einen Blick

Der Dauerlaufklassiker bis 30 MPa

Sehr verschleißfest auf (fast) allen Wellen

Der iglidur W300 Werkstoff bietet hohe Verschleißfestigkeit, auch bei rauen Wellen oder besonders abrasiven Umgebungsmedien. Von allen iglidur Werkstoffen ist iglidur W300 der Unempfindlichste gegen solche äußeren Einflüsse.

Über 400 Abmessungen ab Lager lieferbar
Sehr hohe Lebensdauer
Niedriger Reibwert
Sehr hohe Verschleißfestigkeit
Für Anwendungen mit weichen Wellen geeignet
Schmierfrei
Wartungsfrei

Wann nehme ich diesen Werkstoff?

Wenn besonders hohe Lebensdauer gefordert wird
Wenn es auf niedrigen Gleitreibwert und extrem hohe Abriebfestigkeit ankommt
Bei Wellen aus Edelstahl V2A
Bei sehr rauen Wellen oder abrasiven Medien
Schmutzresistent

Wann nehme ich einen anderen Werkstoff?

Bei hohen Lasten ab 50 MPa -> iglidur Q
Wenn Temperaturen von dauernd größer als +90 °C vorliegen -> iglidur H, iglidur X
Bei sehr feuchten Umgebungsbedingungen -> iglidur P
Wenn ein besonders wirtschaftliches Gleitlager gewünscht wird -> iglidur G

Datenblatt herunterladen

Temperaturen

iglidur W300 Lager behalten ihre außergewöhnliche Abriebfestigkeit auch noch bis zu den höchsten zulässigen Anwendungstemperaturen und neigen gleichzeitig bei niedrigen Temperaturen nicht zum Verspröden. Bei Temperaturen über +60 °C ist eine zusätzliche Sicherung erforderlich.

Temperaturen, thermischer Ausdehnungskoeffizient

untere Anwendungstemperatur	obere Anwendungstemperatur, langzeitig	obere Anwendungstemperatur, kurzzeitig	zusätzlich axial zu sichern ab
-40 °C	+90 °C	+180 °C	+60 °C

Zulässige Gleitgeschwindigkeiten

Auch bei höheren Gleitgeschwindigkeiten steigen die Reibwerte für iglidur W300 Gleitlager nicht an. Deshalb lassen sich gegenüber anderen Werkstoffen etwas höhere Gleitgeschwindigkeiten erzielen, zum Beispiel bis zu 1,5 m/s rotierend und bis zu 6,0 m/s linear. Durch die außergewöhnliche Verschleißfestigkeit bleibt der Lagerverschleiß auch bei längerem Einsatz mit hohen Geschwindigkeiten niedrig. Besonders hohe Geschwindigkeiten erzielt man mit iglidur W300 Lagern auf gehärteten, nicht zu glatten Wellen.

Gleitgeschwindigkeiten verschiedener iglidur Materialien

maximale Gleitgeschwindigkeit [m/s]	rotierend	oszillierend	linear
dauerhaft	1,0	0,7	4,0
kurzzeitig	1,5	1,8	6,0

Zulässige pv-Werte

pv-Wert, max. (trocken)

MPa · m/s

0,23

Informationen zum pv-Wert und Schmierung

Mechanische Eigenschaften

Mit steigenden Temperaturen nimmt die Druckfestigkeit von iglidur W300 Gleitlagern ab. Abb. 02 verdeutlicht diesen Zusammenhang. Die maximal empfohlene Flächenpressung stellt einen mechanischen Werkstoffkennwert dar. Rückschlüsse auf die Tribologie können daraus nicht gezogen werden. iglidur W300 zeigt trotz hoher Elastizität eine sehr hohe Druckfestigkeit. Abb. 03 zeigt die elastische Verformung von iglidur W300 bei radialen Belastungen. Unter der maximal empfohlenen Flächenpressung von 60 MPa beträgt die Verformung weniger als 3%.

Reibung und Verschleiß

Wie die Verschleißfestigkeit ändert sich mit der Belastung auch der Reibwert μ. Anders als bei den anderen iglidur Werkstoffen bleibt der Reibwert von iglidur W300 auch bei höheren Umfangsgeschwindigkeiten konstant niedrig.

Reibwerte gegen Stahl (Ra = 1 μm, 50 HRC):

iglidur W300	trocken	Fett	Öl	Wasser
Reibwerte µ	0,08 - 0,23	0,09	0,04	0,04

Abb. 04: Reibwerte in Abhängigkeit von der Gleitgeschwindigkeit, p = 0,75 MPa, Welle aus Cf53

Abb. 05 : Reibwerte in Abhängigkeit von der Belastung, v=0,01 m/s

Wellenwerkstoffe

Reibung und Verschleiß sind auch in hohem Maße vom Gegenlaufpartner abhängig. Zu glatte Wellen erhöhen sowohl den Reibwert als auch den Verschleiß der Lager. Glatte Wellen bergen die Gefahr von Ruckgleiten (Stick- Slip). Quietschen als ein Effekt von Stick-Slip ist meist die Folge von zu glatten Wellen. Am besten haben sich Wellenrauigkeiten von 0,4 bis 0,5 μm bewährt. Gerade bei iglidur W300 ist die Verschleißfestigkeit bei dieser Rauigkeit immer noch sehr gut, während die Reibung den niedrigsten Wert annimmt. Abb. 06 zeigt einen Auszug der Ergebnisse von Tests mit unterschiedlichen Wellenwerkstoffen. Gerade bei höheren Belastungen sind gehärtete Wellen vorzuziehen. Falls der von Ihnen vorgesehene Wellenwerkstoff in den hier vorgestellten Versuchsergebnissen nicht enthalten ist, sprechen Sie uns bitte an.

Weitere Informationen zu Wellenwerkstoffen

Verschleiß mit verschiedenen Wellenwerkstoffen

Verschleiß bei oszillierenden und rotierenden Anwendungen

Feuchtigkeitsaufnahme

Die Feuchtigkeitsaufnahme von iglidur W300 Gleitlagern beträgt im Normalklima etwa 1,3 Gew.-%. Die Sättigungsgrenze in Wasser liegt bei 6,5 Gew.-%. Dies muss bei entsprechenden Einsatzbedingungen berücksichtigt werden.

Bewitterungsbeständigkeit

iglidur W300 Gleitlager sind gegen Bewitterung eingeschränkt beständig. Die Werkstoffeigenschaften verschlechtern sich. Verfärbungen treten auf. Praxistests unter Echtanwendungsbedingungen werden empfohlen.

Chemikalienbeständigkeit

iglidur W300 Gleitlager haben eine gute Beständigkeit gegen Chemikalien. Sie sind gegen die meisten Schmierstoffe beständig. Von den meisten schwachen organischen und anorganischen Säuren wird iglidur W300 nicht angegriffen.

+ beständig 0 bedingt beständig - nicht beständig
Alle Angaben bei Raumtemperatur [+20 °C]

Medium	Beständigkeit
Alkohole	+ bis 0
Kohlenwasserstoffe	+
Fette, Öle, nicht additiviert	+
Kraftstoffe	+
verdünnte Säuren	0 bis -
starke Säuren	-
verdünnte Basen	+
starke Basen	0

Einbautoleranzen

iglidur W300 Gleitlager sind Standardlager für Wellen mit h-Toleranz (empfohlen mindestens h9). Die Lager sind ausgelegt für das Einpressen in eine H7-tolerierte Aufnahme. Nach dem Einbau in eine Aufnahme mit Nennmaß stellt sich der Innendurchmesser der Lager mit E10-Toleranz selbständig ein. Bei bestimmten Abmessungen weicht die Toleranz in Abhängigkeit von der Wandstärke hiervon ab (siehe Lieferprogramm).

Wichtige Toleranzen nach ISO 3547-1 nach dem Einpressen:

Durchmesser d1 [mm]	Welle h9 [mm]	iglidur W300 E10 [mm]	Gehäuse H7 [mm]
bis 3	0 - 0,025	+0,014 +0,054	0 +0,010
> 3 bis 6	0 - 0,030	+0,020 +0,068	0 +0,012
> 6 bis 10	0 - 0,036	+0,025 +0,083	0 +0,015
> 10 bis 18	0 - 0,043	+0,032 +0,102	0 +0,018
> 18 bis 30	0 - 0,052	+0,040 +0,124	0 +0,021
> 30 bis 50	0 - 0,062	+0,050 +0,150	0 +0,025
> 50 bis 80	0 - 0,074	+0,060 +0,180	0 +0,030
> 80 bis 120	0 - 0,087	+0,072 +0,212	0 +0,035
>120 bis 180	0 - 0,100	+0,085 +0,245	0 +0,040
