iglidur® UW160 - Werkstoffdaten

Table of contents

Die wichtigsten Eigenschaften auf einen Blick

Technisch beschreibende Eigenschaften
Verschleißfestigkeit bei +23 °C- 🟧 🟧 🟧 ⬜️ ⬜️ +Mehr Informationen zur Verschleißfestigkeit
Verschleißfestigkeit bei +90 °C- 🟧 ⬜️ ⬜️ ⬜️ ⬜️ +
Verschleißfestigkeit bei +150 °C- 🟧 ⬜️ ⬜️ ⬜️ ⬜️ +
Gleiteigenschaft- 🟧 🟧 ⬜️ ⬜️ ⬜️ +Reibwert, dynamisch, gegen Stahl: µ 0,17 – 0,31
Verschleißfestigkeit unter Wasser- 🟧 🟧 🟧 🟧 🟧 +
Medienbeständigkeit- 🟧 🟧 🟧 🟧 ⬜️ +Mehr Informationen zur Medienbeständigkeit
Resistenz gegen Kantenpressung- 🟧 🟧 🟧 ⬜️ ⬜️ +
Stoß- und Schlagresistenz- 🟧 🟧 🟧 ⬜️ ⬜️ +
Schmutzresistenz- 🟧 🟧 🟧 ⬜️ ⬜️ +

Wann nehme ich diesen Werkstoff?

  • Wenn ein KTW-konformer Werkstoff benötigt wird
  • Wenn ein verschleißfestes Material für den Dauereinsatz in flüssigen Medien gesucht wird

Wann nehme ich einen anderen Werkstoff?

  • Wenn ein sehr medienbeständiges Gleitlager für wiederkehrenden Medienkontakt und zwischenzeitlichem Trockenlauf benötigt wird -> iglidur A160
  • Wenn ein sehr medien- und temperaturbeständiges Universal-Gleitlager benötigt wird -> iglidur X
  • Wenn ein Standard-Gleitlager für Einsatz in feuchter Umgebung gesucht wird -> iglidur P

Temperaturen

untere Anwendungstemperaturobere Anwendungstemperatur, langzeitigobere Anwendungstemperatur, kurzzeitigzusätzlich axial zu sichern ab
-50 °C+90 °C+100 °C+70 °C

Zulässige Gleitgeschwindigkeiten

maximale Gleitgeschwindigkeiten [m/s]rotierendoszillierendlinear
langzeitig0,30,31,0
kurzzeitig0,50,42,5

Zulässige pv-Werte

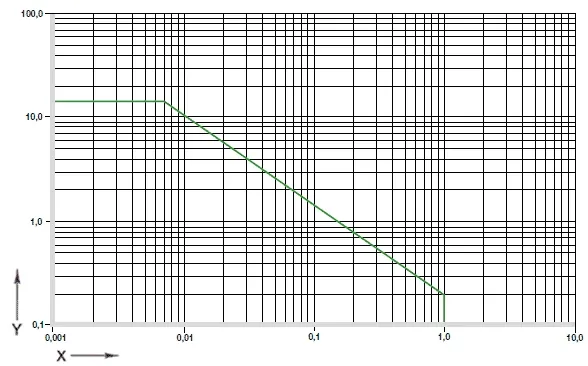

Diagramm mit logarithmischen Achsen und fallender Kennlinie von etwa 10 bis 0,1.
Diagramm mit logarithmischen Achsen und fallender Kennlinie von etwa 10 bis 0,1.

Mechanische Eigenschaften

Diagramm mit fallender Linie von etwa 15 bei X=20 auf etwa 4 bei X=90.
Diagramm mit zwei Linien: Bei +60 °C steigt der Wert deutlich stärker als bei +23 °C.

Reibung und Verschleiß

iglidur UW160trockenFettÖlWasser
Reibwert µ0,17 - 0,310,080,030,03
Diagramm mit grünem Verlauf: Die Y-Werte bleiben zunächst nahezu konstant und steigen am rechten Rand leicht an.
Diagramm mit fallender Kurve von 0,2 auf etwa 0,06 zwischen X 0 und 15.

Wellenwerkstoffe

Balkendiagramm mit Werten für A bis G, höchste Säule bei F.
Diagramm mit zwei Kurven A und B: A steigt stark an, B nur langsam.

Chemikalienbeständigkeit

MediumBeständigkeit
Alkohole+
Fette, Öle, nicht additiviert+
Kohlenwasserstoffe+
Kraftstoffe+ bis 0
starke Basen +
starke Säuren+
verdünnte Basen+
verdünnte Säuren+

Einbautoleranzen

Durchmesser d1 [mm]Gehäuse H7 [mm]iglidur UW160 Gleitlager E10 [mm]Welle h9 [mm]
bis 3+0,000 +0,010 +0,014 +0,054–0,025 +0,000
> 3 bis 6+0,000 +0,012+0,020 +0,068 –0,030 +0,000
> 6 bis 10+0,000 +0,015+0,025 +0,083–0,036 +0,000
> 10 bis 18+0,000 +0,018+0,032 +0,102–0,043 +0,000
> 18 bis 30+0,000 +0,021+0,040 +0,124–0,052 +0,000
> 30 bis 50+0,000 +0,025+0,050 +0,150–0,062 +0,000
> 50 bis 80+0,000 +0,030+0,060 +0,180–0,074 +0,000
> 80 bis 120+0,000 +0,035+0,072 +0,212 –0,087 +0,000
> 120 bis 180+0,000 +0,040+0,085 +0,245 –0,100 +0,000

Wärmeleitfähigkeit

Wärmeausdehnungskoeffizient

Feuchtigkeitsaufnahme

Bewitterungsbeständigkeit

Vakuum

Radioaktive Strahlen

Druckfestigkeit

Typische Anwendungsbereiche

Industrielle Rohrleitungen und Pumpen in einer Anlage für Hydraulik- und Pneumatiksysteme.
