N° de commande	Longueur d´arbre maxi	a	C4	C5=C6	h	h1	K1*	ly	lz	Poids du rail	Prix / m
NS-01-17	2000	17	60	20	20/49,5	5,5	0,9	M3	1700	120	150	18,85 EUR
NS-01-17-AR	2000	17	60	20	20/49,5	5,5	0,9	M3	1700	120	150	21,68 EUR
NS-01-17-UNGEBOHRT	2000	17	60	20		5,5	0,9	M3	1700	120	150	16,88 EUR

N° de commande	Désignation	Poids du patin
NW-22-17-40	Chariot double à trous taraudés	2,6	4,71 EUR
NW-22-17-40-LLY	Chariot double à trous taraudés, patin flottant dans l´axe y	2,6	4,71 EUR
NW-22-17-40-LLYZ	Chariot double à trous taraudés, patin flottant dans les axes y et z	2,6	4,71 EUR
NW-22-17-40-LLZ	Chariot double avec taraudages palier flottant dans l´axe z	2,6	4,71 EUR


NW-22-17-40	6	9,6	40	40	28	M3	2,5	5	2,6
NW-22-17-40-LLY	6	9,6	40	40	28	M3	2,5	5	2,6
NW-22-17-40-LLYZ	6	9,6	40	40	28	M3	2,5	5	2,6
NW-22-17-40-LLZ	6	9,6	40	40	28	M3	2,5	5	2,6

Pays/Région

En sélectionnant votre pays, vous bénéficierez d'offres et d'infomations locales.

Paramètres de langue

Sélectionnez la langue préférée:

Page not found

The selected page is not available for . Would you like to switch to the country's homepage instead?

Interrompre

OK

Panier

Les articles sélectionnés ont été ajoutés au panier
Veuillez noter que vous ne pouvez commander sur igus.be qu'avec un numéro de TVA belge valide. Vous pouvez bien sûr quand même demander les produits.

Poursuivre les achats

Accéder au panier

Panier

La référence choisie n'a pas pu être ajoutée au panier.

OK

Veuillez sélectionner votre lieu de livraison

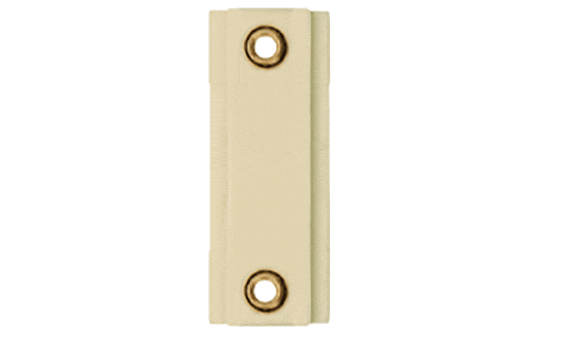

drylin® N - Guidages linéaires miniatures, NK-22-17-40

Rail pour guidage miniature drylin® N

Plus d'informations sur l'article choisi :

Guidages miniatures DrylIn® NK-02-17

Plus d'informations sur l'article choisi :

Cotes [mm] - patin

Plus d'informations sur l'article choisi :

Commande d'un système complet

Configuration rapide et simple

Note :

drylin® NK – système complet

Étape 1

Capacité de charge statique et couple surfacique d'inertie

N° de commande	Longueur d´arbre maxi	a	C4	A3	C5=C6		h	h1	K1*	ly	lz	Poids du rail	Prix / m
	[L max.]				min.	max.				[mm²]	[mm²]	[g/m]
NS-01-17	2000	17	60	0	20	20/49,5	5,5	0,9	M3	1700	120	150	18,85 EUR
NS-01-17-AR	2000	17	60	0	20	20/49,5	5,5	0,9	M3	1700	120	150	21,68 EUR
NS-01-17-UNGEBOHRT	2000	17	60	0	20		5,5	0,9	M3	1700	120	150	16,88 EUR

Réf. :	H	A	C	C1	C2	A2	H2	K4	Spmin.	DpØmin.	Weight
	±0,35										[g/m]
NW-22-17-40	6	9,6	40	40	28	0	0	M3	2,5	5	2,6
NW-22-17-40-LLY	6	9,6	40	40	28	0	0	M3	2,5	5	2,6
NW-22-17-40-LLYZ	6	9,6	40	40	28	0	0	M3	2,5	5	2,6
NW-22-17-40-LLZ	6	9,6	40	40	28	0	0	M3	2,5	5	2,6
