Aufbau und Montage von Spindelmotoren

Was ist ein Spindelmotor?

Ein igus Spindelmotor besteht in seiner einfachsten Form aus einer Spindel und einem Motor. Um etwas anzutreiben, wird i.d.R. eine Mutter benötigt. Der Motor ist von seiner Bauart ein Schrittmotor mit Hohlwelle. Diese Motoren sind eigens für die Aufnahme von Axialkräften designt. Unser NEMA23 Spindelmotor kann z.B. 500 N axial aufnehmen. Herkömmliche Schrittmotoren würden bei dieser Axiallast beschädigt.

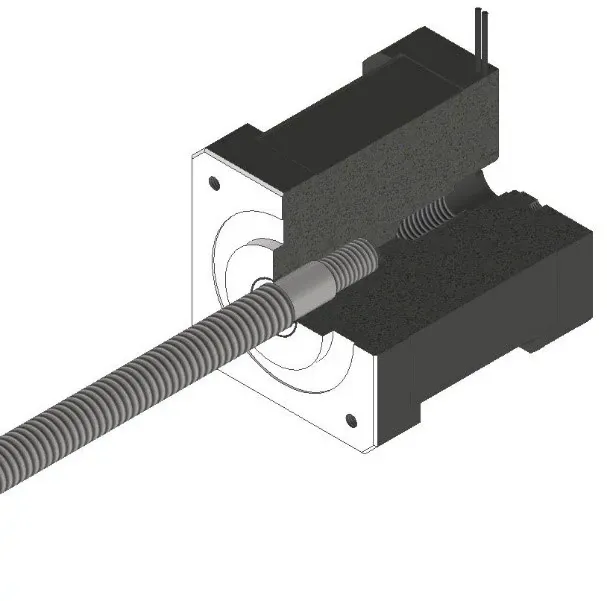

In die Hohlwelle ist eine Aufnahme für unsere Spindeln eingebracht, damit diese verschraubt und verklebt werden können. Diese Verbindung ist so kraftvoll, dass sie nur mit Spezialwerkzeug und einem eigens entwickelten Prozess gelöst werden kann.

Die richtige Spindelgeradheit einstellen

Der Motor kann auch mit einem Encoder und / oder industrietauglichen M8-Steckern ausgestattet werden. Die Spindel ist eigens für diesen Motor bearbeitet, damit der Gewindeanfang direkt ab Motorflansch beginnt. Somit entsteht kein Hubverlust.

Sobald die Spindel in den Motor eingebracht wurde, wird die Spindel gerichtet. Hier unterscheiden wir in zwei verschiedene Spindelmotor-Präzisionsklassen.

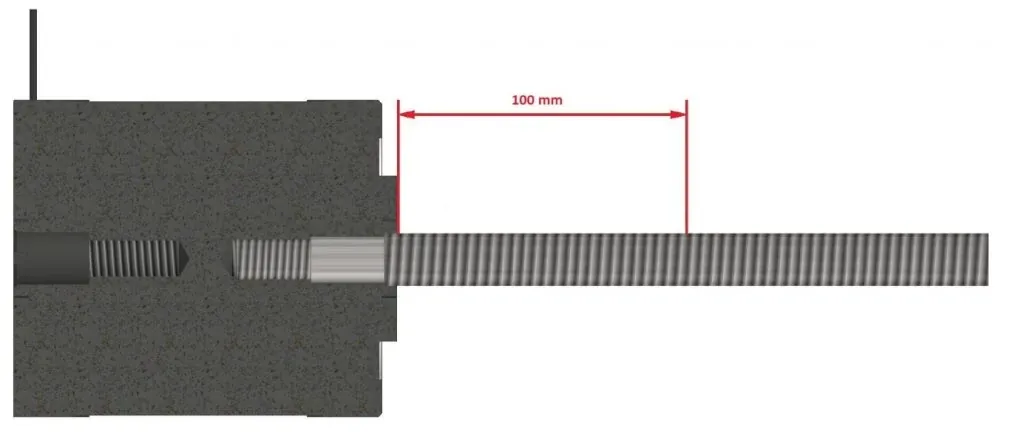

SMP 0.2, Rundlauf von 0.2 mm gemessen ab 100 mm des Motorflansches
SMP u, ungerichtet ohne Definition

Meist reicht die SMP 0.2 aus, dennoch arbeiten wir derzeit an Prozessen, um einen noch besseren Rundlauf gewährleisten zu können. Bei sehr kostensensitiven Anwendungen kann auch die SMP u verwendet werden.

Die richtige Spindellänge finden

Die Definition der Spindellänge bei Motorspindeln ist nicht immer einfach, aber dennoch leicht zu verstehen:

Spindellänge = Gesamtlänge inkl. Montagezapfen und Absatz
Freitragende Spindellänge = Spindellänge ab Motorflansch ohne Montagezapfen und Absatz
Hub = Freitragende Spindellänge abzüglich der Länge der Mutter

Grundsätzlich können alle igus Spindeln mit den Motoren verbunden werden. Trotzdem sollte auf sinnvolle Kompatibilität geachtet werden. Da die Spindeln bearbeitet werden müssen, haben wir eine definierte Anzahl an Spindelgeometrien auf Lager, welche nach Bedarf abgelängt werden.

Bei der Auswahl der passenden Gewindemutter können Sie aus unseren Standardprogramm eine Mutter wählen oder eine spezifizierte Geometrie anfragen. Wir bieten Ihnen gerne eine Spritzgusssondermutter nach Ihren Wünschen und Vorstellungen an.
