Präzise Synchronverstellung in Prüfvorrichtung für Rollläden

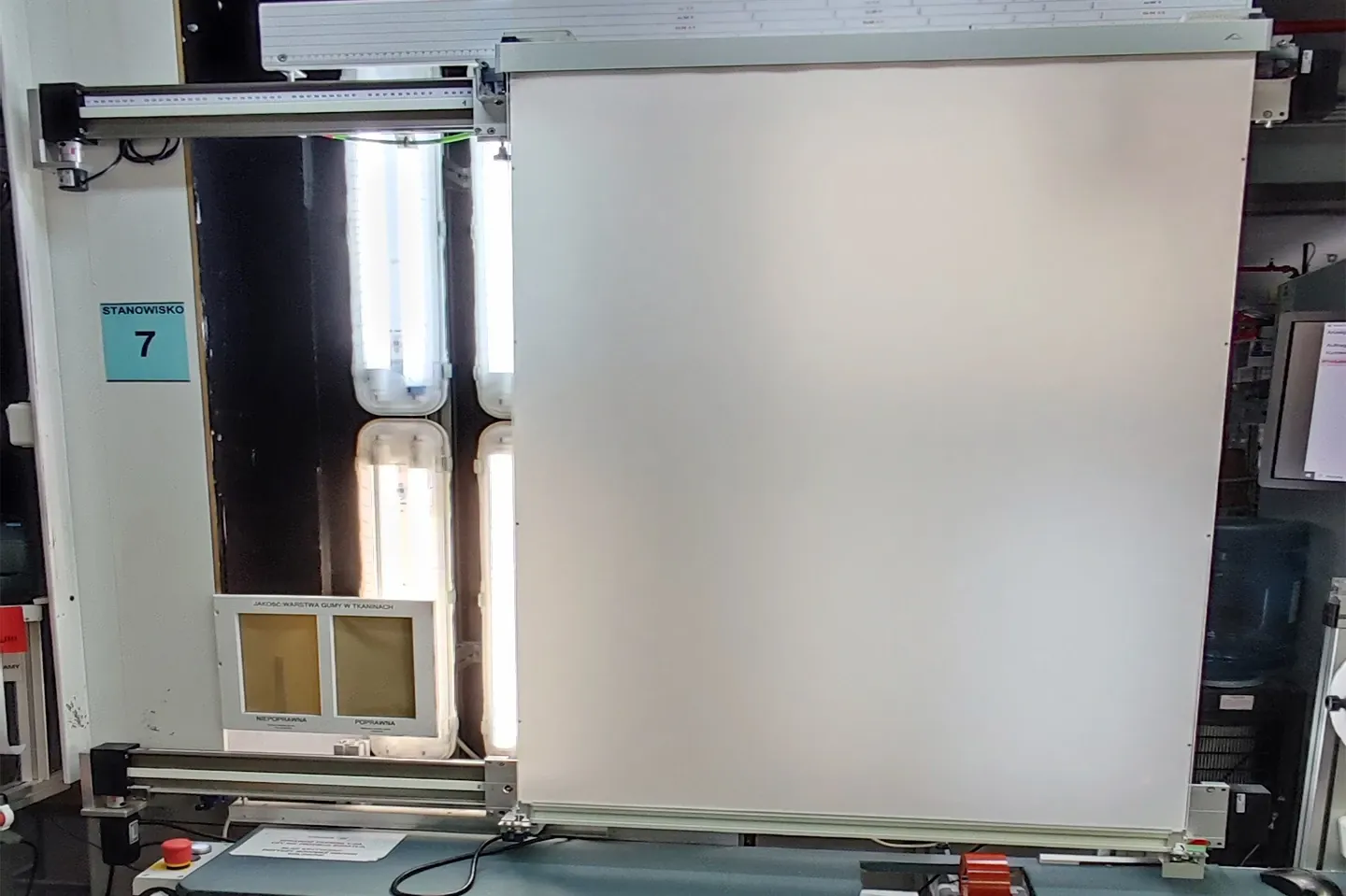

Die Prüfvorrichtung ist ein waagerechter Doppelachsenaufbau, in den das zu prüfende Rollo eingespannt wird. Dabei sollen sich die beiden Anschläge oben und unten synchron bewegen. Die Herausforderung bestand darin, dies ohne eine direkte mechanische Kopplung zu erreichen, weil der Abstand der Achsen variabel ist.

In einer ersten Ausführung des Prüfstands wurde die Verstellung der Rollladenhalterungen mithilfe von Systemschlitten eines Aluminiumprofil-Herstellers realisiert. Dieses System erfüllte seine Aufgabe jedoch nur unzureichend, da die Schlitten schwergängig liefen. Darüber hinaus mussten die Halterungen an den oberen und unteren Trägern manuell eingestellt werden.

Die Konstrukteure waren deshalb auf der Suche nach einer leichtgängigeren, bedienerfreundlichen und möglichst wartungsarmen Lösung. Weil die Anlage dauerhaft in der Qualitätskontrolle eingesetzt wird, war außerdem ein robuster Aufbau gefordert.

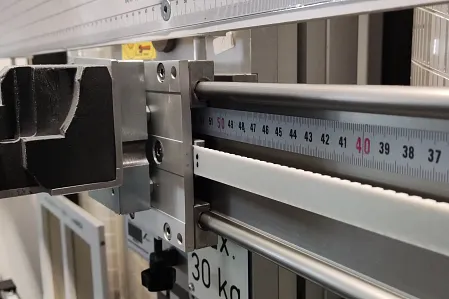

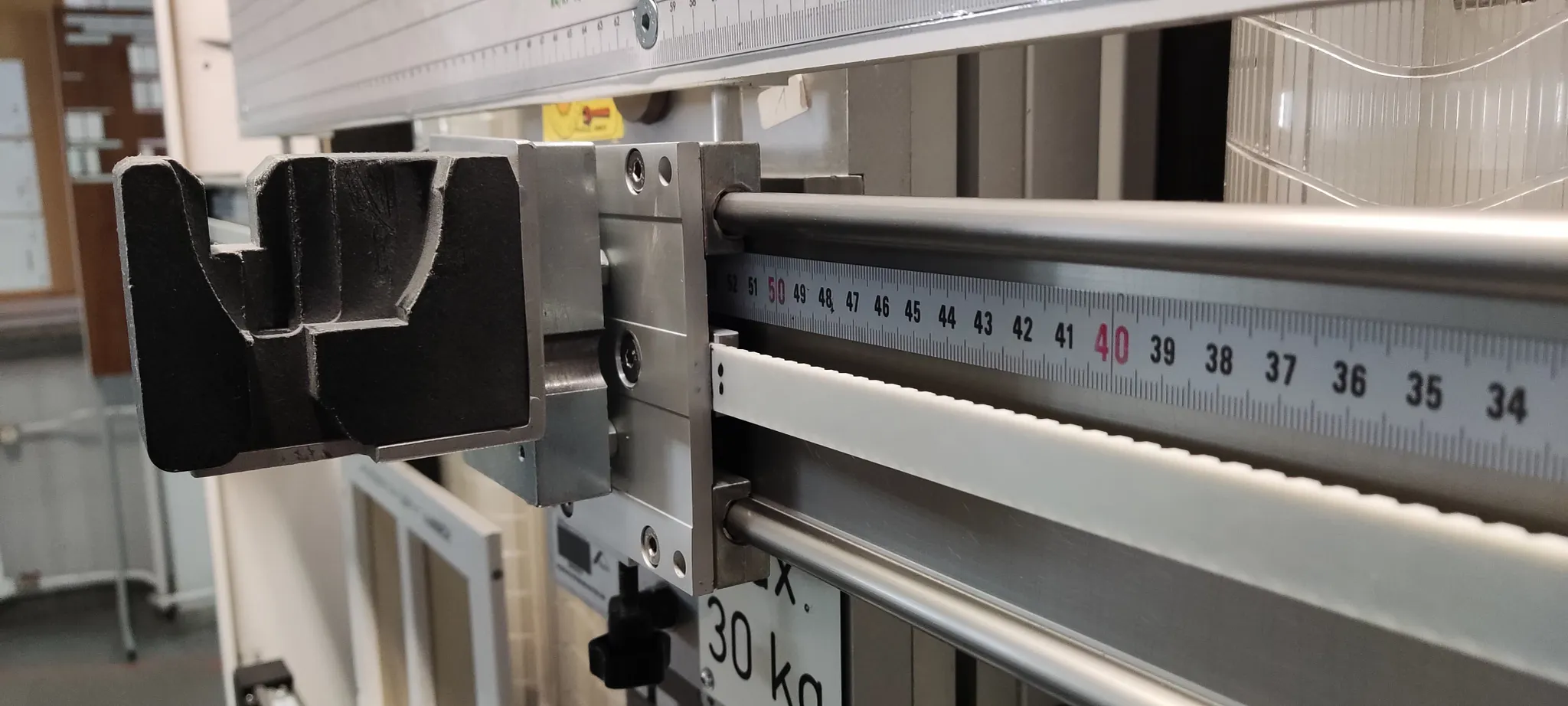

Zum Einsatz kommen nun zwei drylin Zahnriemenachsen ZLW-1080 mit robustem, hartanodisiertem Aluminiumprofil. Die Linearachsen arbeiten leichtgängig und durch die integrierten Kunststoff-Gleitlager aus dem Werkstoff iglidur J vollkommen wartungsfrei. Weil das Material Festschmierstoffe enthält, ist keinerlei externe Schmierung notwendig – das spart nicht nur Zeit und Kosten für eine regelmäßige Nachschmierung, sondern beseitigt auch das Risiko, dass das Rollo durch austretende Schmierstoffe verschmutzt.

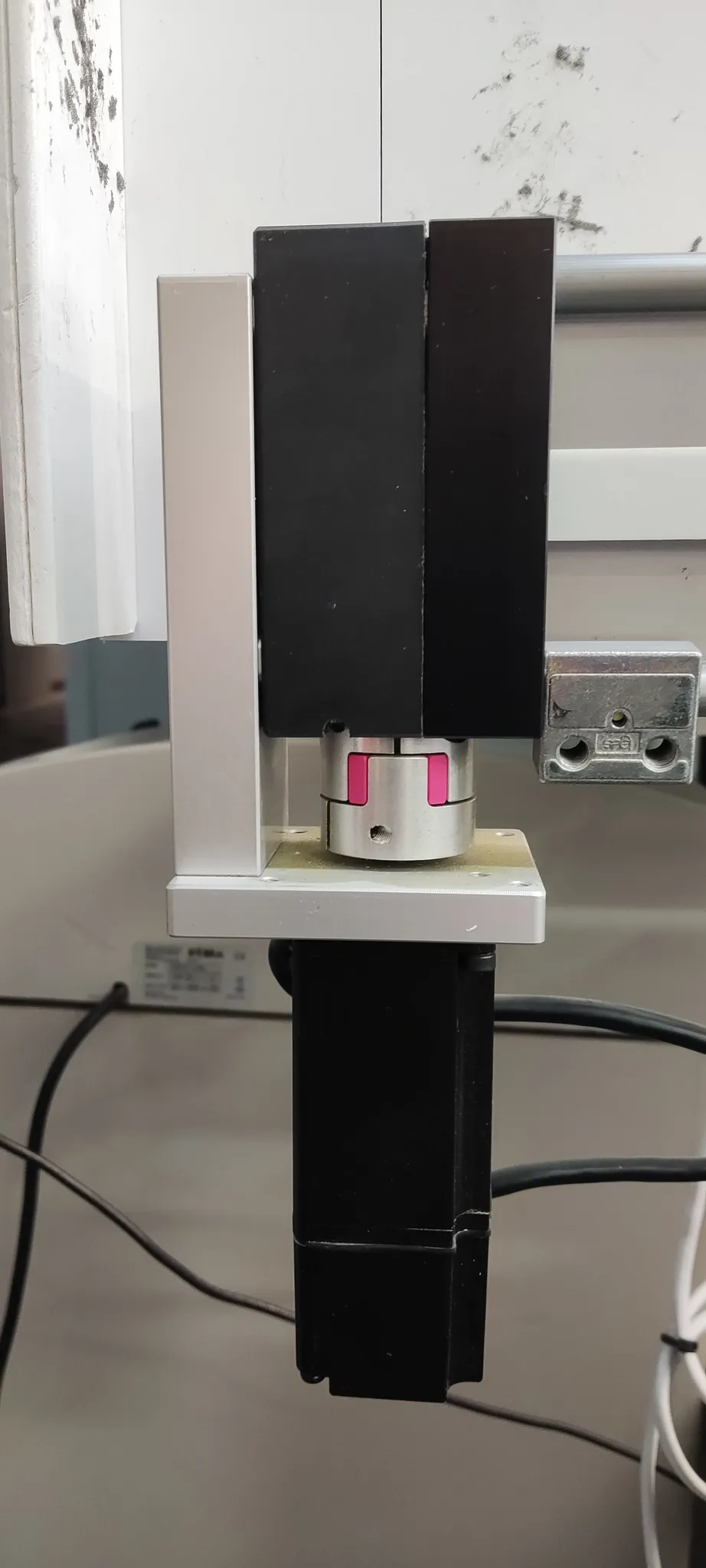

Die Synchronisation der beiden Anschläge erfolgt elektronisch mithilfe eines Encoders und eines Motors. So lassen sich die beiden Linearachsen auch ohne direkte mechanische Verbindung präzise aufeinander abgestimmt bewegen.

Das Ergebnis ist eine saubere, langlebige, wartungsfreie Lösung, die den Bedienkomfort verbessert und den Arbeitsaufwand reduziert.
