Zuverlässige 720°-Rotation der Zuschauertribüne im Themenpark Puy du Fou

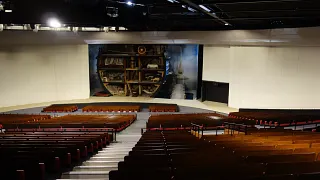

Das Théâtre des Géants ist ein technologisches Meisterstück – errichtet auf einer Fläche von 9.000 m² in 13 Monaten und mit nicht weniger als 12 Baugenehmigungen. Das Publikum in Bewegung zu setzen, indem man die hunderte Tonnen schwere Tribüne mit 2.400 Zuschauern mit 1,2 m/s inmitten der Kulissen rotieren lässt, ist überaus komplex. Denn alle 18 4K-Videoprojektoren, die Audioanlage und die verschiedenen Beleuchtungssysteme müssen mit den Bewegungen der Tribüne Schritt halten. Und das erfordert eine große Anzahl an elektrischen Kabeln und Glasfaserleitungen. All diese für die Show essenziell wichtigen Leitungen müssen bei jeder Aufführung mit 1,2 m/s fast zwei Runden drehen, und das mehrmals am Tag.

In früheren Projekten mit rotierenden Elementen hatten die Betreiber bereits die Erfahrung gemacht, dass ein einfacher Leitungsstrang nicht lange hielt und Pannen meist ausgerechnet an einem Samstagmorgen oder am Vorabend eines dreitägigen Sommer-Wochenendes eintraten. Ein solches Ausfallrisiko musste bei der neuen, hochmodernen Attraktion unbedingt minimiert werden, zumal das Material hier noch weitaus intensiver beansprucht wird: Jedes Jahr stehen 700 Aufführungen und mehr als 100 Proben auf dem Programm. Aus diesem Grund war man auf der Suche nach einer ausgereiften langlebigen Industrielösung. Eine pünktliche Lieferung, schnelle Installation und ein möglichst geringer Wartungsaufwand waren ebenfalls wichtige Anforderungen.

Weil die Qualität von igus Produkten schon in früheren Projekten vollauf überzeugen konnte, wandten sich die Parkbetreiber erneut an unsere Projektierungs-Experten. Die Lösung ist ein fertig konfektioniertes, kompaktes MRM Multi Rotation Module.

Das kreisförmige zweistöckige Rinnensystem ist mit vier seitlich liegenden, gegenläufigen E4.42-Energieketten aus der Serie E4.1 ausgestattet. Kunststoff-Gleitplatten in den Stahlrinnen sorgen für eine hohe Lebensdauer der Ketten, ebenso Mittellaschen im Ketteninneren, die eine bessere Gewichtsverteilung und höhere Stabilität ermöglichen. Weil jede Kette von beiden Seiten geöffnet werden kann, sind die Leitungen leicht zu erreichen. Für den Schutz der Leitungen sorgen Zugentlastungen sowie Trennstege und Abstandshalter, die jede Leitung in Position halten und ihnen genügend Raum bieten.

Bei den Leitungen setzt Le Puy du Fou ebenfalls auf igus Qualität: Speziell für die Bewegung in Energieketten entwickelt, überstehen chainflex Steuer-, Motor- und Datenleitungen mit TPE-Außenmantel hohe Zykluszahlen in Drehanwendungen problemlos.

Das System ist autark und benötigt keinen zusätzlichen Antrieb und keine zusätzliche Steuerung. Die Wartung ist minimal: sie beschränkt sich auf eine einfache Überprüfung einmal pro Jahr, um die Zugentlastungen gegebenenfalls anzupassen.

Das Gesamtpaket mit den bei igus vormontierten Leitungen wurde pünktlich geliefert und war in sehr kurzer Zeit montiert. Seither läuft das System ohne Ausfälle und trägt dazu bei, dass Millionen von Besuchern die Show in Bewegung genießen können.
