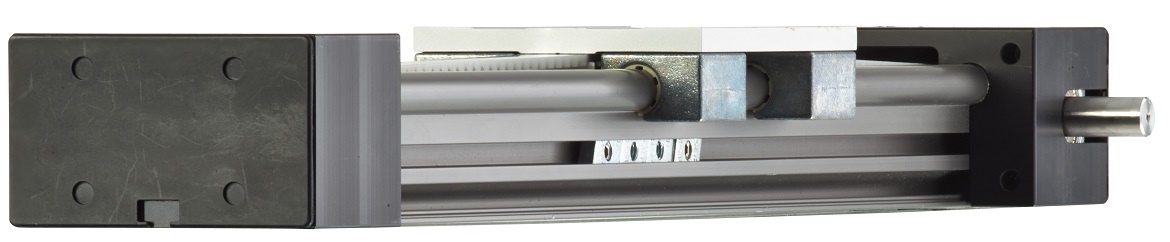

drylin® ZLW - Zahnriemenachse

Die Zahnriemenachse drylin® ZLW-1040 ist die ideale Lösung für viele Positionieraufgaben. Die Einbauhöhe beträgt nur 45 mm. Die Hublänge ist frei wählbar (maximal 2000 Millimeter). Der Schlitten ist in 3 Größen verfügbar. drylin®ZLW-1040 ist in der Baureihe „Basic 02“ und in der „Standard 02“ lieferbar.

Auch als Einsteigermodell der econ-Serie erhältlich.

Zu diesen Artiklen passend:

drylin® E – Produktübersicht

Technische Daten, Antriebsmomente, Aufbau der Zahnriemenachse

Technische Daten: Linearachsen mit Zahnriemenantrieb

drylin® ZLW - Antriebsmoment und Belastung

drylin® ZLW- Aufbau Zahnriemenachse

ZLW - Zahnriemenachse

Abmessungen [mm]

Bestellnr.	Gewicht ohne Hub [kg]	Gewicht 100 mm Hub [kg]	max. Hublänge [mm]	A -0,3	Al	H	E2 ±0,15	l	hc	E3 ±0,15	R ±0,15	f	Einzelpreis bei Basishub 100 mm
ZLW-1040-02-B-100-L/R ⁽¹⁾	0,9	0,14	2000	74	100	45	60	204	22,5	87	40	1	255,57 EUR
ZLW-1040-02-E-100-L ⁽¹⁾	0,7	0,14	1000	74	100	45	60	204	22,5	87	40	1	182,41 EUR
ZLW-1040-02-B-100-R ⁽¹⁾	0,9	0,14	2000	74	100	45	60	204	22,5	87	40	1	231,96 EUR
ZLW-1040-02-B-100-L ⁽¹⁾	0,9	0,14	2000	74	100	45	60	204	22,5	87	40	1	240,94 EUR
ZLW-1040-02-S-100-L/R ⁽²⁾	1	0,14	2000	74	100	45	60	204	22,5	87	40	1	455,11 EUR
ZLW-1040-02-S-100-L ⁽²⁾	1	0,14	2000	74	100	45	60	204	22,5	87	40	1	440,48 EUR
ZLW-1040-02-B-150-L ⁽¹⁾	0,9	0,14	2000	74	150	45	60	254	22,5	137	40	1	258,62 EUR
ZLW-1040-02-S-100-R ⁽²⁾	1	0,14	2000	74	100	45	60	204	22,5	87	40	1	440,48 EUR
ZLW-1040-02-B-150-R ⁽¹⁾	0,9	0,14	2000	74	150	45	60	254	22,5	137	40	1	258,62 EUR
ZLW-1040-02-B-150-L/R ⁽¹⁾	0,9	0,14	2000	74	150	45	60	254	22,5	137	40	1	273,25 EUR
ZLW-1040-02-S-150-L ⁽²⁾	1	0,14	2000	74	150	45	60	254	22,5	137	40	1	458,16 EUR
ZLW-1040-02-S-150-R ⁽²⁾	1	0,14	2000	74	150	45	60	254	22,5	137	40	1	458,16 EUR
ZLW-1040-02-S-150-L/R ⁽²⁾	1	0,14	2000	74	150	45	60	254	22,5	137	40	1	472,79 EUR
ZLW-1040-02-B-200-L ⁽¹⁾	0,9	0,14	2000	74	200	45	60	304	22,5	187	40	1	261,06 EUR
ZLW-1040-02-B-200-R ⁽¹⁾	0,9	0,14	2000	74	200	45	60	304	22,5	187	40	1	261,06 EUR
ZLW-1040-02-B-200-L/R ⁽¹⁾	0,9	0,14	2000	74	200	45	60	304	22,5	187	40	1	275,69 EUR
ZLW-1040-02-S-200-L ⁽²⁾	1	0,14	2000	74	200	45	60	304	22,5	187	40	1	460,60 EUR
ZLW-1040-02-S-200-R ⁽²⁾	1	0,14	2000	74	200	45	60	304	22,5	187	40	1	460,60 EUR
ZLW-1040-02-S-200-L/R ⁽²⁾	1	0,14	2000	74	200	45	60	304	22,5	187	40	1	475,23 EUR

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

PDF

Preisanfrage

myCatalog

(1)
(2)

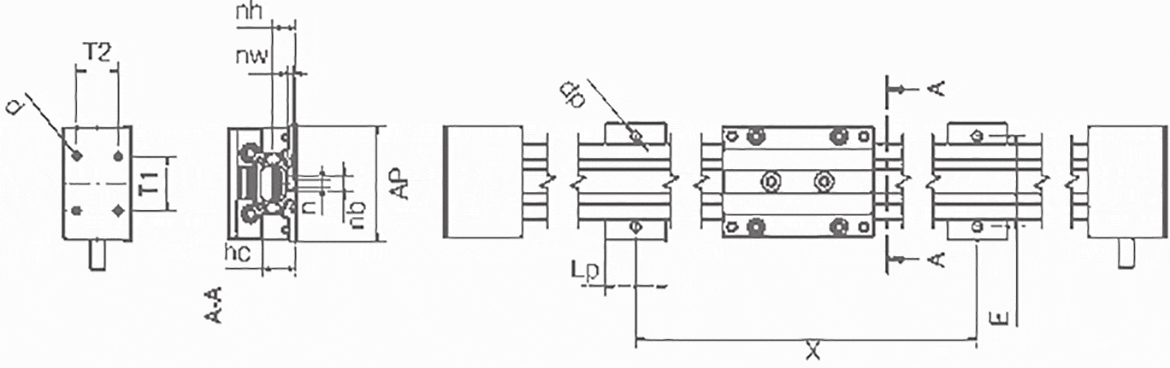

Anschlussmaße [mm]

Bestellnr.	lt ±0,3	sg	ha	lz	l2	d2	E ±0,2	AP -l	LP	dp	n	nb	nw	nh	T1	d
ZLW-1040-02-B-100-L/R ⁽¹⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-E-100-L ⁽¹⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-B-100-R ⁽¹⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-B-100-L ⁽¹⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-S-100-L/R ⁽²⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-S-100-L ⁽²⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-B-150-L ⁽¹⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-S-100-R ⁽²⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-B-150-R ⁽¹⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-B-150-L/R ⁽¹⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-S-150-L ⁽²⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-S-150-R ⁽²⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-S-150-L/R ⁽²⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-B-200-L ⁽¹⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-B-200-R ⁽¹⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-B-200-L/R ⁽¹⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-S-200-L ⁽²⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-S-200-R ⁽²⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5
ZLW-1040-02-S-200-L/R ⁽²⁾	52	M6	22	27	20	10	60	78	40	6,4	5,2	9,5	4,3	15,5	36	5

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

PDF

Preisanfrage

myCatalog

(1)
(2)

Festlegen der Position der Antriebswelle (rechts oder links), in Blickrichtung x!
1 = Antriebswelle links
2 = Antriebswelle rechts
x = Blickrichtung Antriebswelle

ZLW-1040:

Bestellschlüssel

ZLW							Zahnriemen-Linearachse DryLin® W
	-1040						Größe 1040 (Führungswellendurchmesser 10 mm / Wellenabstand 40 mm)
		-02					01 = Kunststofflgleitlager in Umlenkung 02 = Rillenkugellager in Umlenkung
			-B				B = Basic S = Standard
				-100			Wagenlänge in mm Baugröße 1040: Standard 100mm / optional gegen Aufpreis: 150 / 200 mm)
					-L		L = Antriebszapfen links R = Antriebszapfen rechts L/R = Antriebszapfen beidseitig
						-XX	Hublänge in mm

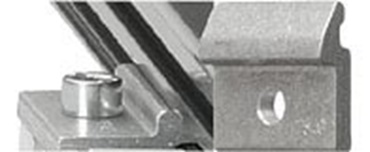

drylin® ZLW Befestigungsmöglichkeiten

drylin® ZLW - Befestigung

Zu diesen Artikeln passend:

drylin® E – Produktübersicht

Die konsequente Weiterführung des Baukasten und Systemgedankens der schmierfreien drylin®-Lineartechnik

drylin® E – Produktübersicht

Versandfertig in 24–48 Stunden

Versandfertig in 3-4 Werktagen

Versandfertig in 10 Werktagen

Lieferzeit auf Anfrage
