Leitungsführung auf engstem Bauraum: Teleskop-Transporter für Windkraftflügel

Steckbrief

• Was wurde benötigt: Energieketten der Serie E4.1
• Anforderungen: Es brauchte eine Leitungslösung auf engstem Bauraum für lange Verfahrwege, bei sehr hohen Reibwerten sowie einer schweren Befüllung durch die Vielzahl an Leitungen. Auch die hohen Temperaturschwankungen in der Teleskopröhre von -25 bis +50 °C muss die Leitung problemlos aushalten können.
• Branche: Automobilindustrie, Transport
• Erfolg für den Kunden: Die besonders robusten e-ketten E4.1 gewährleisten heute das sichere Abrollen aller Elektrik-, Brmes- und Hydraulikleitungen. Das Konstruktionsprinzip der Ketten sorgt für eine sehr hohe Stabilität und Standsicherheit. Sie erreichen eine hohe Lebensdauer, senken die Instandhaltungskosten und sparten dem Kunden Kosten.

Problem

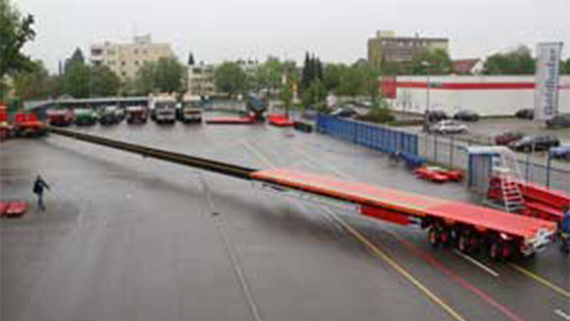

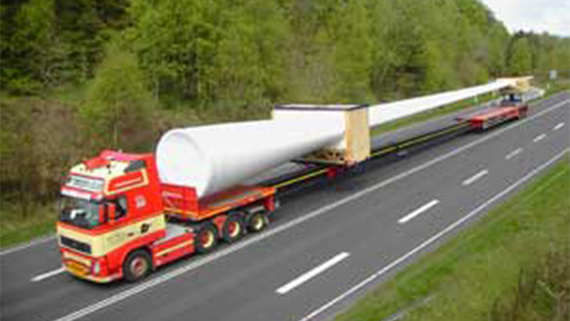

Die Goldhofer AG ist Spezialist für robuste und intelligente Transportlösungen im Schwerlast- und Spezialtransport. In diser besonderen Anwendung wurde ein Schwerlasttransporter entwickelt, der für die Beförderung von Windkraftflügeln eingesetzt werden soll. Um selbst extrem lange Flügel von Windkraftanlagen selbst in schwer erreichbares Gelände transportieren zu können, hat die Sattelpritsche die Fähigkeit, sich dreifach auf eine Gesamtlänge von 62 m zu teleskopieren. Aufgrund der geschlossenen Ladefläche lässt es sich daneben auch als Universalfahrzeug mit einer Nutzlast von bis zu 38 t einsetzen. Um zu ermöglichen, dass sich die schweren Elektrik-, Brems- und Hydraulikleitungen sicher in den Innenröhren des Teleskopsystems abrollen, brauchte es eine Leitungslösung, die sich auf äußerst engem Bauraum, bei langem Verfahrweg und bei sehr hohen Reibwerten sowie einer schweren Befüllung auch auf lange Sicht zuverlässig einsetzen lässt. Gerade aufgrund der fehlenden Einsicht auf die Leitungslösung musste sich der Kunde voll und ganz auf die Funktionsfähigkeit und Standsicherheit der Energiekette verlassen können. Erschwerend kam hinzu, dass weitere Kräfte auf die Energiezuführung wirken können. Eine Röhre kann beim Auszug beispielsweise klemmen, sodass die Kette kurzfristig ruckartige Bewegungen aushalten muss. Zudem spielen auch die hohen Temperaturschwankungen, die in der Röhre je nach Jahreszeit zwischen mindestens -25 und + 50 °C liegen können, eine Rolle.

Lösung

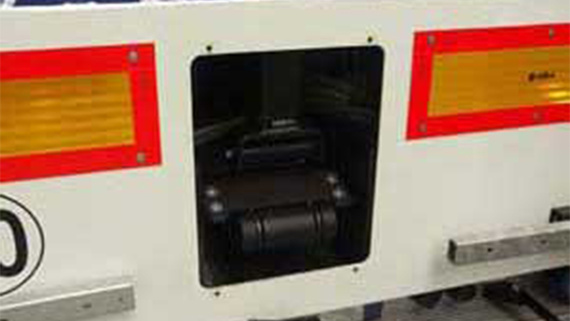

Die Lösung fanden die Projektverantwortlichen der Goldhofer AG schließlich in unseren Energieketten der E4.1 Serie. Die besonders robusten Energiezuführungen waren bereits bei der Entwicklung der Dreifach-Teleskoppritsche erste Wahl. Sie gewährleisten heute das sichere Abrollen aller Elektrik-, Brmes- und Hydraulikleitungen entlang des Teleskopsystems bis zum hinteren Teil der Sattelpritsche. Mit einer einzigen Energiekette ließ sich diese Länge von über 60 m allerdings nicht realisieren. Daher laufen zwei Energieketten mit unterschiedlich langen Verfahrwegen nebeneinander. Die längere Energiezuführung ist für die ersten beiden Hübe zuständig, also zwei Auszugslängen. Die kürzere Energiezuführung übernimmt den letzten Hub, sie liegt zudem in einer Wanne. Der Radius ist in beiden Fällen mit 150 mm gleich. Eines der technischen Merkmale der E4.1, das Konstruktionsprinzip des sogenannten Hintergriffs, sorgt für eine sehr hohe Stabilität und Standsicherheit. Die Energiekettenserie eignet sich damit insbesondere für hohe Lasten bei einer Vielzahl an Leitungen und Kabeln. Sie erreicht damit eine hohe Lebensdauer, senkt die Instandhaltungskosten auf ein Minimum und spart dem Kunden damit erhebliche Kosten. Das geräuscharme Kettensystem ist modular aufgebaut, wodurch selbst bei einer auftretenden Wartung ein einfaches Öffnen und Auswechseln von Leitungen einfach und kostensparend bewerkstelligt werden kann.
