Linearachsen im Überblick

Die drylin Antriebstechnik setzt sich aus einem breiten Produktsortiment zusammen, das von leichten Linearachsen aus Kunststoff bis hin zu massiven Lösungen aus Edelstahl reicht; sie funktionieren dabei ohne Einsatz externer Schmiermittel. Die Bewegung der Linearachsen wird entweder über Spindeln, Zahnriemen oder Zahnstangen realisiert. igus bietet dem Kunden passende Lösungen für individuellste Anwendungsfälle an. Bei allen Systemen ist die die Länge des Hubs frei auswählbar und der Antrieb der Lineareinheiten über optional erhältliches Equipment in Form von Handrädern oder diversen Motoren realisierbar. Postioniertische, die über Spindeln angetrieben werden, sind die bevorzugte Wahl für Anwendungen mit hohen axialen Scherkräften, die dabei höchste Präzision erfordern.

Modellübergreifend lassen sich die Linearmodule mit Trapezgewindespindeln oder Steilgewindespindeln ausstatten. Linearachsen mit Zahnriemenantrieb sind für lange Verfahrwege und höchste Geschwindigkeiten in Anwendungen mit großer Wiederholpräzision und kurzen Durchlaufzeiten ausgelegt.

Die für hohe Geschwindigkeiten und lange Verfahrwege ausgelegten Lineareinheiten mit direkter Kraftübertragung über Zahnstangen, bieten den Zusatznutzen, dass sich mehrere Schlitten autark voneinander auf einem System und spielfrei bewegen lassen.

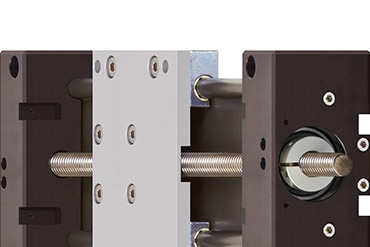

Linearantriebe mit Spindel

• Kosteneffektive & präzise Formatverstellung

Linearantriebe mit Zahnriemen

• Sehr effizient durch geringe Massenträgheit

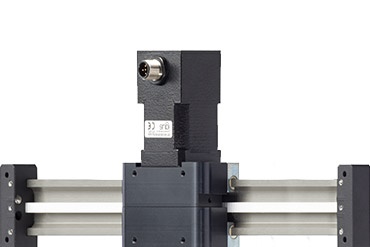

Leichte Auslegerachsen

• Höchste Präzision auch bei langen Verfahrwegen

Wann nehme ich es?

• Bei Formatverstellungen
• In extremen Umgebungen
• Wenn eine kosteneffektive, einbaufertige Lösung gewünscht wird
• Wenn Korrosionsbeständigkeit gefordert wird
• Wenn es leise sein soll

Wann nehme ich es nicht?

• Wenn hohe Lasten hochdynamisch verfahren werden müssen
• Wenn Positioniergenauigkeit < 0,1 mm erdorderlich ist
• Wenn hohe Laufleistung im Dauerbetrieb gefordert ist

Wann nehme ich es?

• Kleine Lasten schnell positionieren
• Bei flachem Aufbau
• Leiser Lauf & Dauerbetrieb
• Unterwassereinsatz mit UW-Riemen
• Basicversion als preisgünstige Lösung

Wann nehme ich es nicht?

• Wenn große Lasten hochdynamisch verfahren werden müssen
• Wenn eine Positioniergenauigkeit von < 0,1 mm erforderlich ist

Wann nehme ich es?

• Pick & Place-Anwendungen mit hoher Dynamik
• Bei kompaktem Aufbau der Anwendung
• Als z-Achse in Mehrachsportalen

Wann nehme ich es nicht?

• Hohe Lasten
• Selbsthemmung
• Schmutzige Anwendungsfelder
