drylin® Lineargleitlager - die kostengünstige Alternative zu Wälzlagern

Kunststoff statt Metall: Kugelumlaufführungen tauschen und die Vorteile der trockenlaufenden drylin® Lineartechnik sofort nutzen

Die drylin® Linearlager ermöglichen den wartungsfreien und schmiermittelfreien Betrieb von Maschinen- und Anlagenteilen, deren Funktion durch geradlinige Relativbewegungen zwischen Bauteilen bestimmt wird. Die speziellen dry-tech® Hochleistungs-Kunststoffe der Lagerbuchsen bewirken, dass sich Maschinenelemente reibungsarm und leise entlang einer Welle oder Profilführung verschieben lassen. Im Vergleich zu Linearlösungen mit Wälzkörpern fallen dabei bis zu 40 % geringere Anschaffungskosten und keine zusätzlichen Betriebskosten an.

In Linearkugellagern stützen eine oder mehrere Kugelreihen die Welle. Sie benötigen für ihre Funktion einen Kugelumlauf, der die Kugeln entgegen der Bewegungsrichtung der Welle zurückführt. Die hohe Belastung der Kugeln durch die punktförmige Lastaufnahme und das Kugelumlaufsystem sind Faktoren, die Schwachstellen und Geräuschemissionen mit sich bringen. Mit igus® Linearlagern der drylin® Baureihen lassen sich Kugelumlaufsysteme in nahezu allen Bereichen ersetzen. Durch den einfachen Aufbau sind die drylin® Lineargleitlager kaum störanfällig. Der schmiermittelfreie Betrieb hält die Maschinenteile frei von Schmutz, Staub und Feuchtigkeit. Ein weiterer Vorteil ist der sehr leise Lauf der drylin® Linearlager.




Die Vorteile im Einzelnen

Faktencheck: Gleitlager vs. Wälzlager

Eigenschaften	Ausprägung igus® Gleitlager	Ausprägung Wälzlager	Technische Daten igus® Gleitlager	Technische Daten Wälzlager	Besonders relevant für folgende Branchen:
Präzision	+	+++	0,02 - 0,15 mm	0,001 - 0,01 mm	Werkzeugmaschinen, CNC-Bearbeitung, Elektronikfertigung

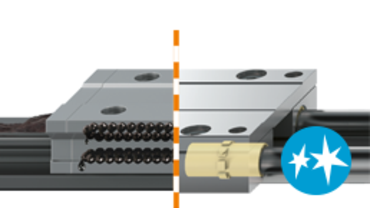

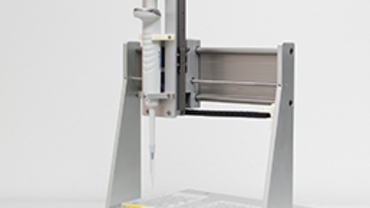

Komplette Schmiermittelfreiheit	+++	+			Medizin, Verpackung, Lebensmittel, Reinraum, Konsumgüter
Wartungsfreiheit	+++	+			Branchenübergreifend

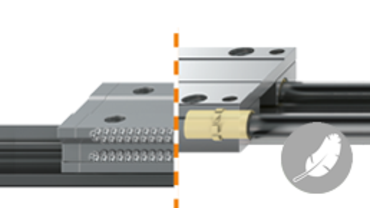

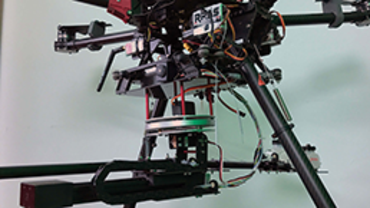

Gewichtsvorteil	+++	+	Alu ca 2,7 g/cm³ Polymer ca 1,5 g/cm³	Stahl ca. 7,8 g/cm³	Handling, Automation, Labor, Freizeit
Hohe Dynamik bei geringer Last	+++	+			Verpackung, Handling, Automation
Hohe Dynamik bei hoher Last	+	+++			Verpackung, Handling, Automation
Hublängenvarianz	+++	++			Kameratechnik, Textil
Reibwert	+	+++	0,15 - 0,3 µ	0,001 - 0,05 µ	Handverstellung, Schwenken

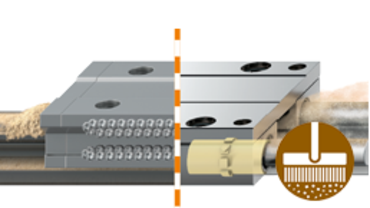

Schmutzempfindlichkeit	+++	+			Verpackung, Stein, Textil, Papier, Lackieranlagen

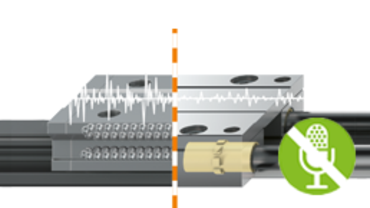

Geräuschdämpfung ¹	+++	++	45-60 dB	60-70 dB	Medizin, Labor, Möbel
Kostenvorteil	+++	++			Branchenübergreifend

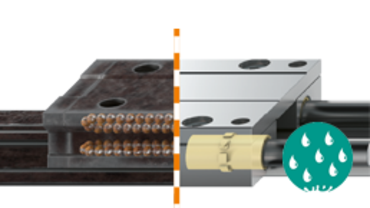

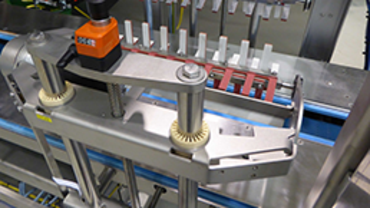

Korrosionsschutz	++	+			Abfülltechnik, Chemie, Lebensmittel
Magnetismus	+	+++	Kunststoff, Aluminium	Stahl	Medizin, Prüfgeräte
Chemikalienbeständigkeit	+++	+	1.4751 + iglidur® X	1.4112	Medizin, Lebensmittel, Galvanik, Abfülltechnik
Kompatibilität der Baugruppen	+++	+			Vorrichtungsbau, Montageautomation
Ruhiger vibrationsloser Lauf	+++	++			Kameratechnik, Inspektion, Medizin, 3D-Drucker
Kurzhubeignung	+++	+			Textil, Handling
Einfache, schnelle Montage	+++	+			Vorrichtungsbau, Montageautomation
Steifigkeit	+	+++			Werkzeugmaschinen, CNC-Bearbeitung, Elektronikfertigung
Lange Verfahrwege über 10 m	++	+			Kamera, Fördertechnik, Logistik
Temperaturbeständigkeit	+++	+	bis +250 °C		Chemie
Leichtlauf	+	+++			Handverstellung
Beschleunigung maximal ²	+++	++	50 m/s²	15 m/s²	Automation, Handling
Geschwindigkeit maximal ²	+++	+	30 m/s	5 - 10 m/s	Automation, Handling

1) Gemessen im igus® Labor auf 400 mm Hub Handverstellung
2) bei geringen Lasten, je nach Baugröße 0,1-5 kg
Ausprägung: +++ stark ++ durchschnittlich + schwach
