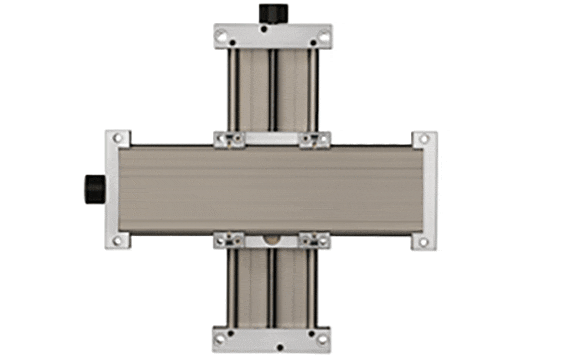

Low-Cost- Kreuztischlösung für Handverstellungen
schmiermittelfrei und korrosionsbeständig
maximale Hublänge bei XY-Tischen 300 mm (Baugrößen 1040/1080)
maximale Hublänge bei XY-Tischen 150 mm (Baugrößen 0630)
optional als vorgespannte Version SLWE-XY-PL verfügbar (Baugrößen 1040/1080)
Zubehör erhältlich (Handrad, Positionsanzeige…)
Wählen Sie die Baugröße des Kreuztisches aus.

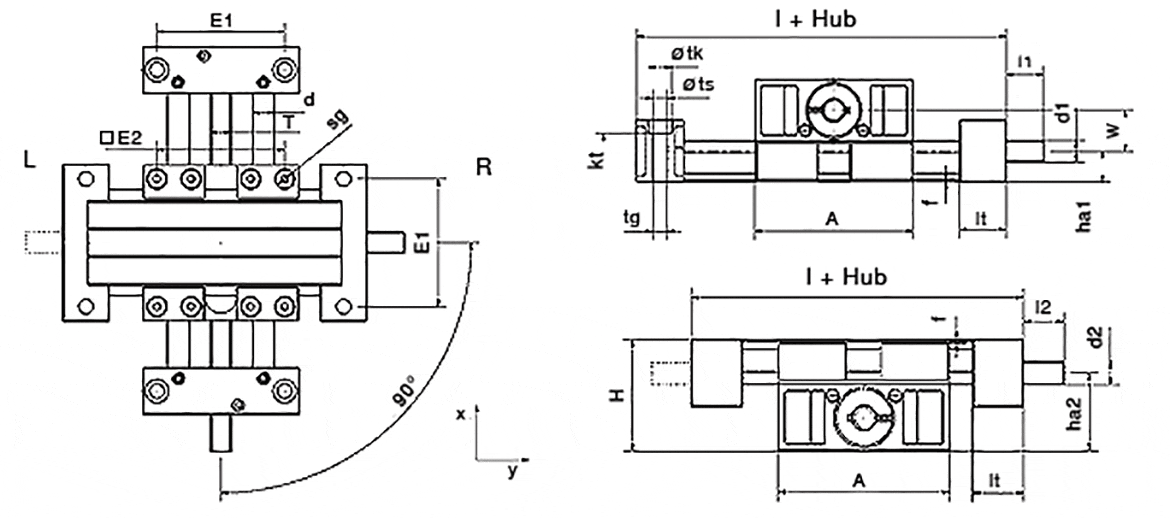

| Bestellnr. | A -0,3 [mm] |
H [mm] |
E1 ±0,15 [mm] |
E2 ±0,15 [mm] |
Grund- länge lx [mm] |
Grund- länge ly [mm] |
f [mm] |
lt [mm] |
tk ±0,1 [mm] |
ts [mm] |
tg |
kt [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SLW-XY-0630 | 54 | 38 | 40 | 45 | 94 | 94 | 1,5 | 20 | 9 | 7 | 6 | |
| SLW-XY-0660 | 85 | 38 | 71 | 76 | 125 | 125 | 1,5 | 20 | 11 | 6,6 | 8 | |
| SLW-XY-1040 | 74 | 48 | 60 | 60 | 117 | 117 | 1,5 | 22 | 11 | 6,8 | 6,4 | |
| SLW-XY-1040-PL (1) | 74 | 48 | 60 | 60 | 117 | 117 | 1,5 | 22 | 11 | 6,8 | 6,4 | |
| SLW-XY-1080 | 108 | 48 | 94 | 94 | 151 | 151 | 1,5 | 22 | 11 | 6,8 | 6,4 | |
| SLW-XY-1080-PL (1) | 108 | 48 | 94 | 94 | 151 | 151 | 1,5 | 22 | 11 | 6,8 | 6,4 | |
| SLW-XY-1660 | 104 | 72,5 | 84 | 86 | 154 | 154 | 1,5 | 25 | 15 | 9 | 8,6 | |
| SLW-XY-2080 | 134 | 82 | 116 | 116 | 190 | 190 | 1,5 | 28 | 15 | 8,6 | 8,6 |
(1)
| Bestellnr. | sg |
d [mm] |
T |
l1 [mm] |
d1 Standard |
d1 alternativ |
l2 [mm] |
d2 Standard |
d2 alternativ |
ha1 [mm] |
ha2 [mm] |
W ha2-ha1 [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SLW-XY-0630 | M4 | 5 | 15 | M8 | M8 | 15 | M8 | 9,5 | 28,5 | 18,4 | ||
| SLW-XY-0660 | M4 | 5 | 15 | Tr08x1.5 | 15 | - | 9,5 | 28,5 | 19 | |||
| SLW-XY-1040 | M6 | 10 | 17 | TR10x2 | Tr10x2 | 17 | 6h9 | 14,5 | 33,5 | 19 | ||
| SLW-XY-1040-PL (1) | M6 | 10 | 17 | TR10x2 | Tr10x2 | 17 | 6h9 | 14,5 | 33,5 | 19 | ||
| SLW-XY-1080 | M6 | 10 | 17 | TR10x2 | Tr10x2 | 17 | 6h9 | 14,5 | 33,5 | 19 | ||
| SLW-XY-1080-PL (1) | M6 | 10 | 17 | TR10x2 | Tr10x2 | 17 | 6h9 | 14,5 | 33,5 | 19 | ||
| SLW-XY-1660 | M8 | 16 | 20 | TR14x4 | 8h9 | 20 | 8h9 | 8h9 | 18,5 | 54 | 35,5 | |
| SLW-XY-2080 | M8 | 20 | 26 | 12h9 | 26 | 12h9 | 23 | 59 | 36 |

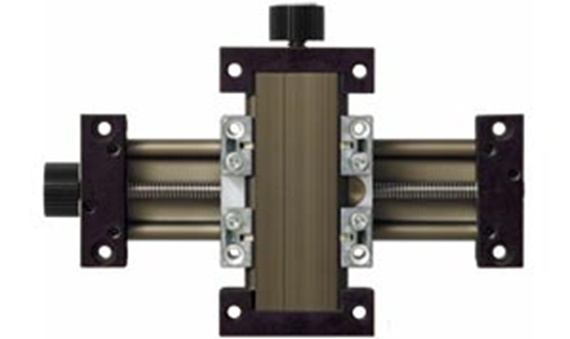

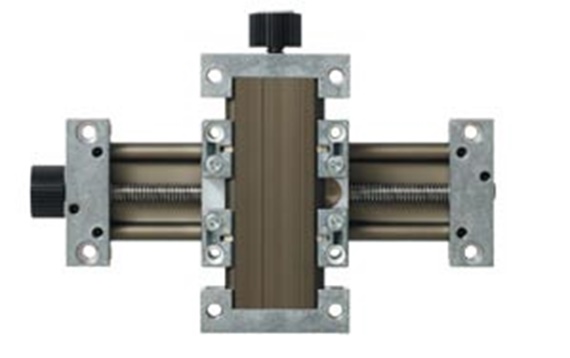

SLW-XY-0630 mit quadratischer Welle
(1)
