Verlängerungen für AIDA Standard

Anschlussfertige AIDA Verlängerungsleitungen für die Automation

Die Automatisierungsinitiative deutscher Automobilbauer (AIDA) hat Richtlinien für die Verkabelung zwischen Schaltschrank, dem Roboterfuß und den beweglichen Roboterachsen festgelegt. igus® readycable® folgt diesem Standard für die Roboter-Verkabelung in der Automobilindustrie und bietet ab sofort anschlussfertige chainflex® Leitungen für den sicheren Einsatz in bewegten Anwendungen.
Ab Katalog oder mit individualisierten Anpassungen bieten wir AIDA Leitungskonfigurationen mit HARTING Push-Pull Komponenten in unterschiedlichen chainflex Qualitäten an. Darüber hinaus bieten unsere Verlängerungsleitungen weiteres Einsparpotential da die üblichen Anschlussdosen (female / female coupler) entfallen können. Alle anschlussfertigen Leitungen sind zu 100 % endgetestet und mit Prüfsiegel gekennzeichnet.

Produktmanager Markus Hüffel stellt es kurz vor

Verlängerungsleitungen nach AIDA Standard, ob mit Bustechnologie oder Powersteckverbinder. Alles mit bis zu 36 Monaten Garantie und 100 % Made in Germany.

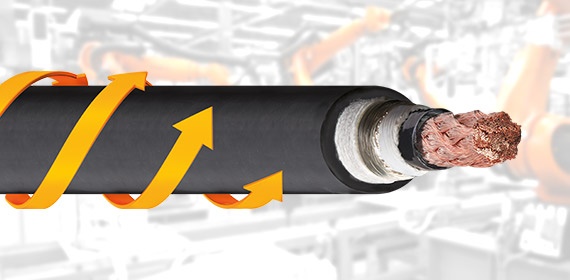

Aufbau einer chainflex Roboterleitung

Adern, Verseilgebilde, Schirme und Mantelwerkstoffe müssen neben hohen Wechselbiegebelastungen auch die Leitungsdurchmesseränderungen durch Torsionsbewegungen ausgleichen. Für genannte besondere Beanspruchung im dreidimensionalen Bereich muss der Aufbau von Roboterleitungen eine Kombination von weichen als auch gleitenden Konstruktionselementen enthalten. Zum Einsatz kommen dabei Füllelemente, die auftretende Kräfte wie etwa Torsionen absorbieren können. Dazu werden PTFE-Elemente und Rayonfäden verbaut. Damit die gegen Torsion optimierten Schirmaufbauten notwendige Ausgleichbewegungen ausführen können, enthalten chainflex Roboterleitungen außerdem eine besondere Kombination von PTFE-Gleitfolien.
chainflex Leitungen für Roboter
