Kleine Linearachsen mit Spindelantrieb

Miniatur-Linearachse SLN für kleinste Bauräume

drylin SLN-Linearachsen bieten die Lösung für beengte Bauräume. Die kleine Achse misst 28x22 mm und ist mit einer Hublänge von bis zu 250 mm konfigurierbar. Sie läuft aufgrund der schmiermittelfreien Kunststoffgleiter extrem leise und ist dabei sehr leicht. Der Mikrometertisch der Baugröße 27 bildet die Basis. Die Spindelachse ist mit Kugellagern in den Traversen verfügbar.

Bauteile aus Aluminium und Kunststoff
Basiert auf drylin® N-Flachführung Baugröße 27
Gleitgelagerte Spindel
Kompakte Bauform
Manuelle und motorbetriebene Bedienung möglich

Miniatur Achsen ohne Motor

Miniatur Achsen mit Motor

Miniatur-Linearachse SLN ohne Motor

SLN-27-03 Einsteigermodell mit Basic Schlitten aus igus® Polymer
SLN-27-04 Schlitten mit manueller Spiel- und Höheneinstellung
SLN-27-05 Schlitten mit axialer Federvorspannung (Preload) und manueller Spiel- und Höheneinstellung
SLN-27-14 Schlitten mit manueller Spiel- und Höheneinstellung, Spindel kugelgelagert
SLN-27-15 Schlitten mit axialer Federvorspannung (Preload) und manueller Spiel- und Höheneinstellung, Spindel kugelgelagert

Einsatzgebiete: Zustellbewegungen mit geringem Gewicht, Sensorverstellungen, leichte Handlingsaufgaben in der Geräte- und Labortechnik.

Verfügbare Artikel:

Bestellnummer	max. Hublänge	Gewicht	zusätzl. (pro 100 mm)	max. stat. Tragfähigkeit		max. Drehzahl	max. Antriebsmoment
		[g]	[g]	axial[N]	radial[N]	[U/min]	[Nm]
SLN-27-03-0008	250	50	40	10	40	100	0,1	48,71 EUR
SLN-27-03-0025	250	50	40	10	40	100	0,1	53,28 EUR
SLN-27-03-0051	250	50	40	10	40	100	0,2	53,51 EUR
SLN-27-03-0127	250	50	40	10	40	100	0,3	53,73 EUR
SLN-27-03-0254	250	50	40	10	40	100	0,4	53,73 EUR

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

PDF

Preisanfrage

myCatalog

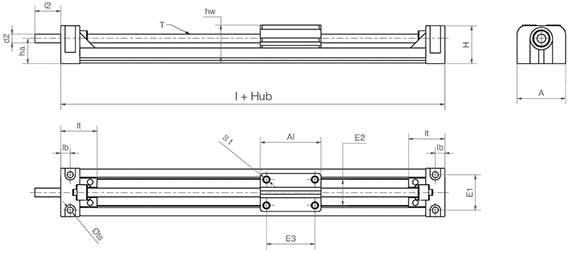

Abmessungen [mm]

Bestellnummer	A	Al	H	E1	E2	E3	l	hw	lt	lb	ts	d2	l2	ha
	±0,2	-0,1	±0,2	±0,15	±0,15	±0,15		±0,2	±0,2
SLN-27-03-0008	28	35	22	20,5	15	28	77	22	21	5,5	3,5	5	15	14,5	48,71 EUR
SLN-27-03-0025	28	35	22	20,5	15	28	77	22	21	5,5	3,5	6,35	15	14,5	53,28 EUR
SLN-27-03-0051	28	35	22	20,5	15	28	77	22	21	5,5	3,5	6,35	15	14,5	53,51 EUR
SLN-27-03-0127	28	35	22	20,5	15	28	77	22	21	5,5	3,5	6,35	15	14,5	53,73 EUR
SLN-27-03-0254	28	35	22	20,5	15	28	77	22	21	5,5	3,5	6,35	15	14,5	53,73 EUR

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

PDF

Preisanfrage

myCatalog

Weitere Baugrößen anfragen

Miniatur-Linearachse SLN mit Motor

SLN-27-14 Schlitten mit manueller Spiel- und Höheneinstellung, Spindel kugelgelagert
SLN-27-15 Schlitten mit axialer Federvorspannung (Preload) und manueller Spiel- und Höheneinstellung, Spindel kugelgelagert

Integrierter Motor NEMA 11 Schrittmotor mit Litze Haltemoment Mo 0,13 Nm, Anschlussmaß 28x28 mm

Optional erhältlich: Direkt und frei am Profil positionierbare Initiatoren
Art.-Nr. IK-0052 Initiator Kit mit Halter für SLN, induktiv,PNP, Öffner/NC
Art.-Nr. IK-0053 Initiator Kit für Halter für SLN, induktiv, PNP Schließer/NO

Einsatzgebiete: Automaten, Medizin- Labortechnik, Prüftechnik

Technische Daten

Bestellnummer	Hublänge	Gewicht	zusätzl. (pro 100 mm)	max. stat. Tragfähigkeit		max. Drehzahl	max. Antriebsmoment
		[g]	[g]	axial[N]	radial[N]	[U/min]	[Nm]
SLN-27-14-0050-100-11-L-S-000	100	60	40	10	40	300	0,1	Preis auf Anfrage
SLN-27-14-0050-150-11-L-S-000	150	60	40	10	40	300	0,1	Preis auf Anfrage
SLN-27-14-0050-200-11-L-S-000	200	60	40	10	40	300	0,1	Preis auf Anfrage
SLN-27-14-0050-250-11-L-S-000	200	60	40	10	40	300	0,1	Preis auf Anfrage
SLN-27-15-0050-100-11-L-S-000	100	60	40	10	40	300	0,1	Preis auf Anfrage
SLN-27-15-0050-150-11-L-S-000	150	60	40	10	40	300	0,1	Preis auf Anfrage
SLN-27-15-0050-200-11-L-S-000	200	60	40	10	40	300	0,1	Preis auf Anfrage
SLN-27-15-0050-250-11-L-S-000	250	60	40	10	40	300	0,1	Preis auf Anfrage

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

Preisanfrage

myCatalog

Abmessungen [mm]

Bestellnummer	A	Al	H	E1	E2	E3	l	hw	lt	lb	ts	d2	l2	ha
	±0,2	-0,1	±0,2	±0,15	±0,15	±0,15		±0,2	±0,2
SLN-27-14-0050-100-11-L-S-000	28	35	21,5	20,5	15	28	76	22	20,2	5	3,5	M5	15	14	Preis auf Anfrage
SLN-27-14-0050-150-11-L-S-000	28	35	21,5	20,5	15	28	76	22	20,2	5	3,5	M5	15	14	Preis auf Anfrage
SLN-27-14-0050-200-11-L-S-000	28	35	21,5	20,5	15	28	76	22	20,2	5	3,5	M5	15	14	Preis auf Anfrage
SLN-27-14-0050-250-11-L-S-000	28	35	21,5	20,5	15	28	76	22	20,2	5	3,5	M5	15	14	Preis auf Anfrage
SLN-27-15-0050-100-11-L-S-000	28	35	21,5	20,5	15	28	76	22	20,2	5	3,5	M5	15	14	Preis auf Anfrage
SLN-27-15-0050-150-11-L-S-000	28	35	21,5	20,5	15	28	76	22	20,2	5	3,5	M5	15	14	Preis auf Anfrage
SLN-27-15-0050-200-11-L-S-000	28	35	21,5	20,5	15	28	76	22	20,2	5	3,5	M5	15	14	Preis auf Anfrage
SLN-27-15-0050-250-11-L-S-000	28	35	21,5	20,5	15	28	76	22	20,2	5	3,5	M5	15	14	Preis auf Anfrage

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

Preisanfrage

myCatalog

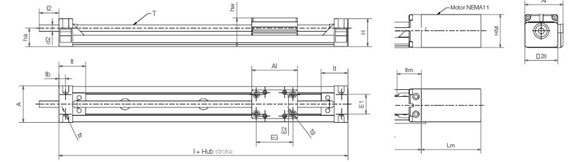

Linearmodul mit Motor
Abmessungen [mm]

Bestellnummer	ltm	HM	Ai	li	l
SLN-27-14-0050-100-11-L-S-000	20,5	28	33	25	83	Preis auf Anfrage
SLN-27-14-0050-150-11-L-S-000	20,5	28	33	25	83	Preis auf Anfrage
SLN-27-14-0050-200-11-L-S-000	20,5	28	33	25	83	Preis auf Anfrage
SLN-27-14-0050-250-11-L-S-000	20,5	28	33	25	83	Preis auf Anfrage
SLN-27-15-0050-100-11-L-S-000	20,5	28	33	25	83	Preis auf Anfrage
SLN-27-15-0050-150-11-L-S-000	20,5	28	33	25	83	Preis auf Anfrage
SLN-27-15-0050-200-11-L-S-000	20,5	28	33	25	83	Preis auf Anfrage
SLN-27-15-0050-250-11-L-S-000	20,5	28	33	25	83	Preis auf Anfrage

Mehr zum gewünschten Artikel:

3D CAD

Musterbestellung

Preisanfrage

myCatalog

Weitere Baugrößen anfragen

Da muss man ganz genau hinsehen!

Das Miniatur-Linearmodul Muster inkl. Brillenetui

Fordern Sie das kostenlose Miniatur-Linearmodul im Brillenetui mit weiteren Infos rund um die igus Antriebstechnik an. Überzeugen Sie sich von der Qualität der kleinen, schmierfreien Linearmodule.

Platzsparende und robuste Konstruktion
100 % schmierfrei
Sehr leichter Aufbau
Kosteneffektiv

Jetzt Muster anfordern!

Individuelle Linearmodule mit Spindelantrieb konfigurieren

Mit wenigen Klicks das richtige SLT oder SLN Linearmodul mit Spindelantrieb finden und bestellen oder anfragen
Eingaben vornehmen und den passenden Vorschlag wählen
In den Warenkorb legen und online bestellen oder anfragen
Stückliste als PDF-Datei herunterladen

drylin® Technisches Zubehör – Bedienelemente

Zubehör für die manuelle Positionierung und Formatverstellung
Montage- und Befestigungsoptionen
Schritt- und Gleichstrommotoren für den elektrischen Betrieb

Zum Zubehör

Zubehör für drylin Linearmodule und Linearachsen

Spindel-Schrittmotoren drylin E

Für einen motorisierten Spindelantrieb des flachen Linearmoduls bietet igus leistungsstarke Spindel-Schrittmotoren an. Die Motoren werden in drei Baugrößen angeboten: NEMA11, NEMA17 und NEMA23. Die Kombination mit einer dryspin Gewindespindel garantiert eine präzise Zentrierung und eine lange Lebensdauer des falchen Linearmoduls.

3 Baugrößen mit oder ohne Litze
Anschlussfertig lieferbar
Mit oder ohne Encoder

Mehr zu Spindel-Schrittmotoren

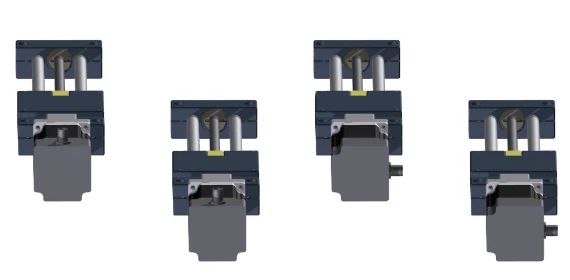

Die richtige Motorausrichtung für die Spindelachse

In unserer Anleitung erfahren Sie, welche Ausrichtung der Elektroanschlüsse für bspw. für Motor-, Encoder- oder Bremsenanschluss sich am besten für die Spindelachse eignet.
Dabei definieren wir die Ausrichtung in Grad (von hinten auf den Motor blickend).

Anleitung herunterladen
