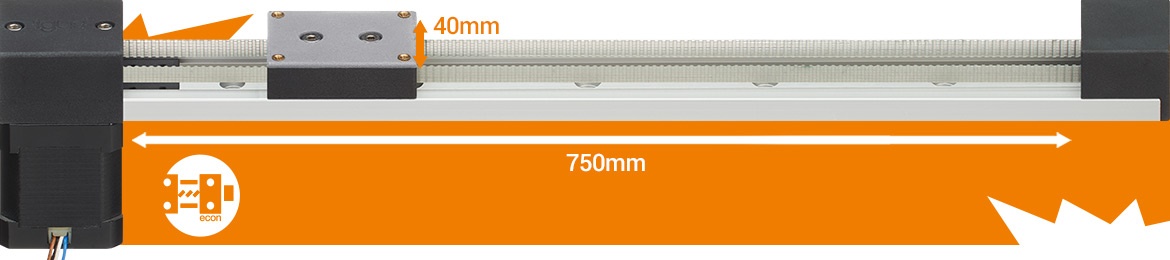

Die flache Linearachse mit Zahnriemenantrieb

Kostengünstige, platzsparende econ Zahnriemenachse : drylin ZLN-40

Die ZLN kombiniert die flache und leichte Bauweise der drylin® N Linearführung mit der Dynamik einer Zahnriemenachse. Der clevere Aufbau basierend auf Standardkomponenten reduziert den Montageaufwand und gewährleistet eine schnelle Lieferung. Millimetergenaue Wunschhublänge, direkte Motoranbindung und ein seitlich umlaufender Zahnriemen ohne Untertrum für die Rückführung des Zahnriemens kennzeichnet die kompakte Zahnriemenachse.

  • Flache Bauform mit 27 mm Höhe
  • Vertikale Last von 30 N
  • Mit NEMA-Schrittmotoren und EC-/BLDC-Gleichstrommotoren
  • Lieferung ab 48-72 Stunden
Anwendungsgebiete: Verkaufsautomaten, Servicerobotik, Automation
zln-40

Technische Daten

Art.-Nr. max.
Hublänge

[mm]		 Gewicht


[kg]		 zusätzl.
(per 100 mm)

[kg]		 Max. stat.
Tragfähigkeit
axial
[N]

radial
[N]		 Traversen-
material
Versandfertig in 10 Werktagen ZLN-40 750 0,24 0,05 30 80 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog

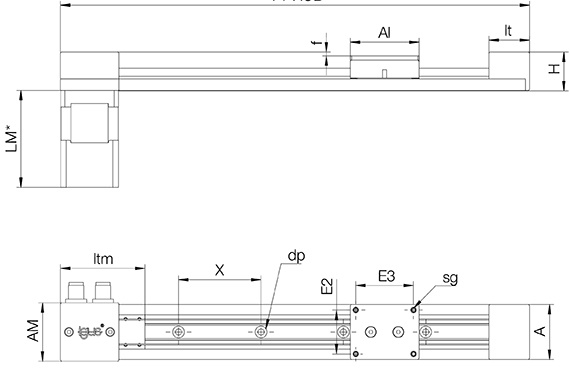

Abmessungen [mm]

Art.-Nr. A AI H X E2 E3 AM LM lt ltm dp sg l v
Versandfertig in 10 Werktagen ZLN-40 40 50 28 60 32 42 42,5 70 30 61,5 4,5 M3 141,5 60 Preis auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D CAD 3D CAD
Musterbestellung Musterbestellung
Preisanfrage Preisanfrage
myCatalog myCatalog
Lieferzeit

Lieferzeit

ab 48-72 Stunden

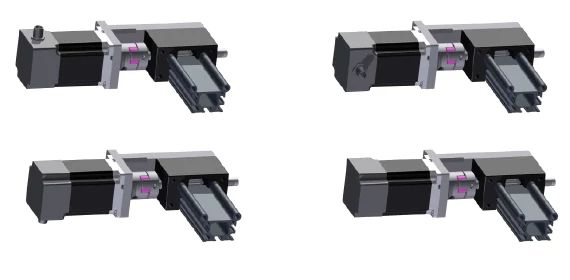

Die richtige Motorausrichtung für die Zahnriemenachse

In unserer Anleitung erfahren Sie, welche Ausrichtung der Elektroanschlüsse für bspw. für Motor-, Encoder- oder Bremsenanschluss sich am besten für die Zahnriemenachse eignet.
Dabei definieren wir die Ausrichtung in Grad (von hinten auf den Motor blickend).

Anleitung herunterladen
Ausrichtung Motor an Zahnriemenachse
Montageanleitung drylin ZLN-40
Versandfertig in 10 Werktagen
