Lineaire assen met draadspindelaandrijving

De draadspindelaandrijving is één van de aandrijfsystemen van lineaire aandrijvingen. De lineaire beweging van het bewegende lichaam wordt gegenereerd door een roterende draadspindel en overgebracht op de spindelmoer. Het is dus een roterende beweging die wordt omgezet in een lineaire beweging. drylin® lineaire assen met draadspindel-aandrijving zijn ontworpen voor allerlei soorten positioneringstaken. De lineaire afstelling vindt plaats via trapezium draadspindels van verschillende groottes of via steile draadspindels, welke handmatig of elektrisch in beweging kunnen worden gezet. De max. verplaatsingssnelheid is tot 1,6 m/min, afhankelijk van schroefdraad en last. Slaglengte is vrij te kiezen voor elk lineair aandrijvingssysteem. Een draadspindel gemonteerd op een glijlager heeft een maximale slag van 1500 mm, een draadspindel gemonteerd op een kogellager 1000 mm.

Wat u kunt vinden op deze pagina:

▶ Onze draadspindelassen in één oogopslag
▶ Voordelen van draadspindelassen
▶ Opbouw van een draadspindelas
▶ Materialen in de draadspindelas

▶ Gratis configurator
▶ Toepassingsvoorbeelden met draadspindelassen
▶ Gratis sample en whitepaper

Onze draadspindels in één oogopslag

Hier vindt u een overzicht van ons productportfolio van lineaire assen met draadspindel-aandrijvingen. Of het nu gaat om ronde assen of lineaire rails - hier vindt u de juiste draadspindelunit.

Lineaire assen SHT

Aandrijving: Trapeziumvormig of steile draadspindels
Draadspindel-aandrijvingen met glijlagers
Draadspindels gemaakt van staal, roestvaststaal of aluminium
Slede in quad blok of compact ontwerp
Online configureerbaar

Meer over drylin SHT lineaire assen

SLW lineaire assen

Lineaire assen gebaseerd op drylin W geleidingen
Aandrijving: trapeziumvormig of steile schroefdraad
Torsiebestendige dubbele as-systemen
Vele slede- en rail-opties
Handmatige- en gemotoriseerde afstellingen mogelijk

Meer over drylin SLW lineaire assen

SAW lineaire assen

Lineaire assen gebaseerd op drylin W geleidingen
Aandrijving: trapezium of steile schroefdraad
Robuust ontwerp
Installatieklaar met stappen- of DC-motoren
Kogellager

Meer over drylin SAW lineaire assen

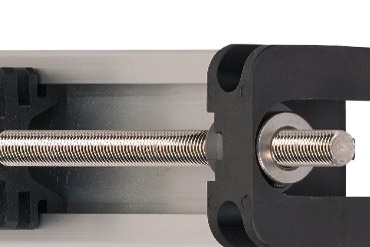

Miniatuur lineaire as SLN/SLNV

Gebaseerd op drylin N compacte lineaire geleiding
Aandrijving: trapezium- of steile schroefdraad
Compact ontwerp
Spelinginstelling op slede
Nauwkeurig met voorspanning

Meer over drylin SLN lineaire assen

Lineaire as SET met enkele buis

Smeermiddelvrij instelling met enkele buis
Aandrijving: trapezium schroefdraad
Eenvoudig, glad ontwerp
Laag gewicht dankzij aluminium en polymeer
Temperatuurbestendig tot +50°C

Meer over easytube as met enkele buis

Compacte SLT lineaire assen

Gebaseerd op drylin T miniatuur geleidingen
Aandrijving: trapezium- of steile schroefdraad
Laag en compact ontwerp
Sledes met individuele aanpassing van de speling
Variabele draadspindelopties

Meer over drylin SLT lineaire assen

Voordelen van draadspindels

Als een kosteneffectieve, installatieklare oplossing gewenst is, zijn draadspindelassen vaak de eerste keuze. Je kunt hier zien welke andere voordelen de lineaire aandrijving heeft ten opzichte van andere systemen met behulp van een draadspindel:

Nauwkeurige positionering

Door de roterende beweging van de draadspindel direct om te zetten naar een lineaire beweging, wordt een zeer nauwkeurige en herhaalbare positionering bereikt, wat essentieel is bij toepassingen met kleine toleranties en hoge precisie.

Compact ontwerp

Draadspindelassen zijn ook verkrijgbaar in bijzonder kleine versies. Hun compacte ontwerp maakt ze perfect voor alle toepassingen waar slechts een kleine hoeveelheid installatieruimte beschikbaar is. Ontdek ook onze complete miniatuurserie.

Hoge belastingscapaciteit

Draadspindel-aandrijvingen in lineaire modules kunnen zeer hoge lasten dragen en verplaatsen. In tegenstelling tot bijvoorbeeld flexibele tandriem kunnen draadspindelassen een efficiënte krachtoverbrenging garanderen dankzij hun geringe stijfheid.

Wrijvingsarme beweging

Lineaire modules met draadspindel-aandrijvingen kennen een uitzonderlijk lage wrijving. De constante, nauwkeurige beweging van de draadspindel-aandrijving minimaliseert de wrijving en dus ook de slijtage van de onderdelen. Dit zorgt voor een langere levensduur van de volledige schroefas.

Opbouw van een draadspindelas

Een draadspindelas bevat verschillende complexe onderdelen die perfect in elkaar moeten passen. Een nauwkeurige structuur speelt een sleutelrol in de prestaties en nauwkeurigheid van de lineaire as. Hier ziet u de belangrijkste onderdelen in één oogopslag.

Dwarsdoorsnede van draadspindelas van igus

1. Lager
Hoogwaardige lagers minimaliseren de wrijvingscoëfficiënt en zorgen ook voor een gelijkmatige roterende beweging. In de regel worden hier rollagers, kogellagers of glijlagers gebruikt. igus gebruikt kunststof lagers en kunststof moeren zonder smering voor alle lineaire rails met draadspindel-aandrijvingen.

2. As
lineaire assen met draadspindel-aandrijving kunnen bijvoorbeeld worden uitgerust met niet-ondersteunde ronde assen, en ook volledig ondersteund met lineaire rails. Met igus kunt u kiezen uit drie verschillende materialen, afhankelijk van de toepassing: aluminium, roestvaststaal of koolstof.

3. Draadspindel
De draadspindel vormt is het hart van de draadspindelas. Deze draait om zijn eigen as en brengt zo de beweging over. Het is een cilindrisch component dat verkrijgbaar is in verschillende uitvoeringen. Op igus® vindt u trapezium schroefdraad en steile schroefdraad in talloze steken.

4. Basisstructuur
De basisstructuur van de lineaire as met draadspindel-aandrijving houdt de afzonderlijke componenten stevig bij elkaar. Deze kan ook worden gemaakt van verschillende materialen zoals roestvaststaal, aluminium, zink of kunststof. We werken graag samen om het juiste materiaal voor uw toepassing te vinden.

5. Uiteinde van draadspindel
Het uiteinde van draadspindel helpt om de draadspindel in een vaste en sterke positie te houden. Het zorgt ervoor dat de draadspindel niet zijwaarts beweegt of wiebelt terwijl deze roteert of lineair beweegt. Deze speelt daarom een zeer belangrijke rol in de precisie.

6. Accessoires
Als de draadspindelas volledig gemonteerd is, resten natuurlijk alleen nog de juiste accessoires. Hier kunnen gebruikers kiezen tussen mechanische en elektrische opties. De klassiekers hier zijn het handwiel, zoals in het voorbeeld, samen met geschikte elektrische motoren.

Verschillende materialen binnen de as

Spindelmaterialen

igus gebruikt zelfborgende trapezium draadspindels gemaakt van staal en roestvaststaal voor alle drylin lineaire eenheden. Draadspindels van hard gecoat aluminium zijn ook verkrijgbaar op aanvraag voor speciale toepassingen. Voor sommige series zijn steile draadspindels van roestvaststaal optioneel verkrijgbaar en configureerbaar. Deze opties maken het mogelijk om een aanzienlijk hogere rijsnelheden en hoogtes te bereiken.

Asmaterialen

Assen gemaakt van hard geanodiseerd aluminium maken deel uit van het standaard programma en zijn de meest frequent gebruikte versie. De reden is een lage wrijvingscoëfficiënt en slijtage en korte leveringstijden. Wanneer de lineaire as met spindelaandrijving (SHT) type wordt gebruikt, zijn stalen- of roestvaststalen assen denkbaar naast aluminium. We werken graag met u samen om de juiste versie te vinden.

Lagermaterialen

Zonder gebruik van externe smeermiddelen en ook onderhoudsvrij? Dit geldt voor alle lagerpunten van de drylin lineaire units voor aandrijftechniek. De high-performance polymeren zijn optioneel beschikbaar voor toepassingen met hoge temperaturen tot +180°C (iglidur X). Wanneer FDA-conforme componenten nodig zijn, dan helpen iglidur A180 lagermaterialen.

Aandrijftechniekconfigurator

Individuele draadspindels overeenkomstig uw wensen

Met de online configurator voor aandrijftechniek ontvangt u na het invoeren van uw vereisten lineaire aandrijving met draadspindel, tandriem of tandheugelaandrijving, die u naar wens kunt configureren. Motoren, motorbesturingssystemen en andere accessoires voor uw lineaire aandrijving kunnen ook direct worden besteld.

Snelle en gemakkelijke configuratie
Optionele accessoires
Gedetailleerde onderdelenlijst
Snelle levering*

Naar de aandrijftechniek configurator

* Als je wilt dat het heel snel gaat: U kunt ook voorgeconfigureerde lineaire aandrijving met en zonder elektromotoren vinden in onze aandrijftechniek webshop.
