Goulottes de guidage - pour courses longues

Les goulottes de guidage sont utilisées pour les courses longues, à compter de 5 à 12 m en fonction du type de chaîne. Elles contribuent au déplacement silencieux et sans friction des chaînes et gaines porte-câbles igus® . Si le point d'alimentation est au centre de la course, les Chaînes se déroulent maillon sur maillon sur une moitié de la course. Pour la seconde moitié, nous recommandons des bandes de glissement montées dans la goulotte. Les Chaînes glissent alors dessus. Les goulottes de guidage igus® sont dotées de bandes de glissement en polymère très résistant à l´abrasion (à l´exception de la RS - en acier).

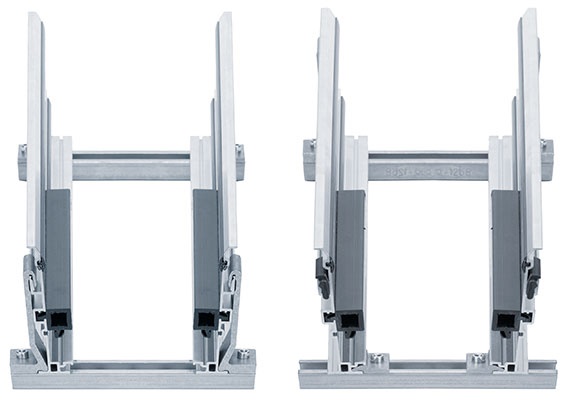

Goulotte en aluminium

Version "Basic" pour le génie mécanique général. Version "Heavy Duty" pour la construction d'installations.

Matériau des parties latérales : aluminium
Goulottes en aluminium :- le standard igus®

Système modulaire en 2 versions : "basique" et "heavy duty"

Montage très facile et universel

Bandes de glissement protégeant de l'abrasion à vitesse élevée

Profilé en aluminium résistant à la corrosion et à l'eau de mer

Montage flexible, raccordement au fond indépendamment de la longueur des profilés et des points de raccord

Elément de liaison, plastique avec verrouillage

Rail de glissement en PE à forte densité moléculaire

Crapaud pouvant être monté directement sur le fond ou sur le rail en C : à l'intérieur ou à l'extérieur

Conductivité en vertu de DIN EN 61537 : standard

Glissières et profilé en caoutchouc à intégrer pour minimiser les bruits de roulement

Equerre de montage pour une bonne retenue même dans les conditions difficiles

Module point fixe permettant une fixation rapide et simple du point fixe de la chaîne à la goulotte de guidage en aluminium sans avoir à percer

Aluminium



970.30.SL / 970.31.SL

Hauteur externe partie latérale de goulotte : 77 mm
Pour Chaînes igus® des Séries :
E2 : 10, B15
Zipper : 15, R15

970.30.SL / 970.32.SL

Hauteur externe partie latérale de goulotte : 77 mm
Pour Chaînes igus® des Séries :
E2 : 1500
E4 : E4.21

971.30. SL / 971.31.SL

Hauteur extérieure parties latérales des goulottes : 87 mm
Pour Chaînes igus® des Séries :
E2/000 : 2400, 2450, 2480, 2500
E2 medium : 20, 25, 200, 240, 250, 255
E6 : E6.29, R6.29

972.02.30.SL / 972.02.31.SL

Hauteur externe partie latérale de goulotte : 87 mm
Pour Chaînes igus® des Séries :
E4 : E4.28, R4.28, 220, R760
E6 : E6.35

972.30. SL / 972.31.SL

Hauteur extérieure parties latérales des goulottes : 117 mm
Pour Chaînes igus® des Séries :
E4/00 : 280, 290, R770
E4/4 : 2828, 2928, R7728
E4/0 : 28, 29, R77
E6 : E6.40

972.30. SL / 972.32. SL

Hauteur extérieure parties latérales des goulottes : 117 mm
Pour Chaînes igus® des Séries :
E2/000: 2600, 2650, 2680, 2700
Gaines E2 : R58
E2 medium : 26, 27i, 27

973.30. SL / 973.31.SL

Hauteur extérieure parties latérales des goulottes : 144 mm
Pour Chaînes igus® des Séries :
E2/000 : 3400, 3450, 3480, 3500
Gaines E2 : R68
E2 medium : 340, 350, 30, 35, 36
E4/00 : 380, 390, R780
E4/4 : 3838, 3938, R7838
E6 : E6.52, R6.52

974.30. SL / 974.31.SL

Hauteur extérieure parties latérales des goulottes : 184 mm
Pour Chaînes igus® des Séries :
E4/00 : 400, 410, R880
E4/4 : 4040, 4140, R8840
E4/light : 14040, 14140, R18840, 14240, 14340
E4/light anciennes : 140, 141, R188
E4/0 : 40, 41, R88
E6 : E6.62

974.30.SL.HD / 974.31.SL.HD

Version "Heavy-Duty"
Hauteur externe partie latérale de goulotte : 184 mm
Pour Chaînes igus® des Séries :
E4 : 4040HD, R8840HD

975.30.SL / 975.31.SL

Hauteur externe partie latérale de goulotte : 184 mm
Pour Chaînes igus® des Séries :
E4 : E4.80, H4.80, R4.80, 5050, 5150, R9850, 15050, 15150, R19850 E6 : 6.80

975.30.SL.HD / 975.31.SL.HD

Version "Heavy-Duty"
Hauteur externe partie latérale de goulotte : 184 mm
Pour Chaînes igus® des Séries :
E4 : 5050HD, R9850HD

Module point fixe / blocage point fixe

Module point fixe pour la goulotte en aluminium
Fixation rapide
Pas besoin de perçage

Goulottes de guidage en acier

Pour la construction d'installations particulièrement robustes.

Matériau des parties latérales : acier zingué / acier fin sur demande


Spécialité : goulottes de guidage en acier - très stables et robustes pour la construction d´installations lourdes

Goulotte de guidage en acier très stable et très robuste

Montage simple avec kits de montage pour raccord bout à bout et fixation au fond

Fixation simple directement sur le fond du rail en C

Large choix, en 2 parties, adaptation à la largeur de la chaîne

Disponible en acier zingué et en inox (matériaux : 304, 1.4404, 1.4571)

Bandes de glissement en PE

Les parties latérales sont montées avec l'é́cart souhaité et fixées sur le support

Le module point fixe permet une fixation rapide et simple sans avoir besoin de percer

Conductivité en vertu de DIN EN 61537 : standard

Vidéo de montage des goulottes de guidage en acier



90.30 / 90.31

Hauteur externe partie latérale de goulotte : 480 mm
Pour Chaînes igus® des Séries :
E4/00 : 800, 840

92.30 / 92.31

Hauteur extérieure parties latérales des goulottes : 70 mm
Pour Chaînes igus® des Séries :
E2/000 : 2400, 2450, 2480, 2500
E2 medium : 200, 240, 250, 255
E6 : E6.29, R6.29

93.30 / 93.31

Hauteur extérieure parties latérales des goulottes : 130 mm
Pour Chaînes igus® des Séries :
E2/000 : 3400, 3450, 3480, 3500
Gaines E2 : R68
E2 medium : 340, 350
E4/00 : 380, 390, R780
E4/4 : 3838, 3938, R7838
E6 : E6.52, R6.52

94.30 / 94.31

Hauteur extérieure parties latérales des goulottes : 170 mm
Pour CHaînes igus® des Séries :
E4/00 : 400, 410, R880
E4/4 : 4040, 4140, R8840
E4/light : 14040, 14140, 14240, 14340
E4/light anciennes : 140, 141, 188, 142, 143
E4/0 : 40, 41, R88
E6 : E6.62

95.30 / 95.31

Hauteur extérieure parties latérales des goulottes : 100 mm
Pour Chaînes igus® des Séries :
E2/000: 2600, 2650, 2680, 2700
Gaines E2 : R58
E2 medium : 26, 27i, 27

96.30 / 96.31

Hauteur extérieure parties latérales des goulottes : 220 mm
Pour Chaînes igus® des Séries :
E4/4 : 5050, 5150, R9850
E4/light : 15050, 15150, R19850
E4/light anciennes : 150, 151, R198
E4/0 : 50, 51, R98
E6 : E6.80, E6.80L

97.30 / 97.31

Hauteur extérieure parties latérales des goulottes : 130 mm
Pour Chaînes igus® des Séries :
E4/00 : 280, 290, R770
E4/4 : 2828, 2928, R7728
E4/0 : 28, 29, R77

98.30 / 98.31

Hauteur extérieure parties latérales des goulottes : 300 mm
Pour Chaînes igus® des Séries :
E4/00 : 600, 601, R608, 640
E4/light : 1640, R1608

99.30 / 99.31

Hauteur extérieure parties latérales des goulottes : 130 mm
Pour Chaînes igus® des Séries :
E4/00 : 220, R670
E4/0 : 22, 23, R76

91.10 - 91.50

Hauteur extérieure parties latérales des goulottes : 48 mm
Pour Chaînes igus® des Séries :
E2 mini : 10, 15, B15

Goulottes Système RS

Laissent passer la lumière et la saleté.

La goulotte tubulaire igus® est une goulotte économique et facile à monter pour les applications à faibles sollicitations mécaniques, les vitesses jusqu'à 2 m/s et les courses jusqu'à 50 m.

Pour les applications avec de la saleté, des copeaux et de l'abrasion : les déchets tombent entre les tubes

Pas besoin de réglage de la largeur, des éléments d'écartement étant livrés avec la goulotte

Tubes disponibles en acier zingué ou en plastique

RS

92.70 / 92.71

Hauteur extérieure parties latérales des goulottes : 90 mm
Pour Chaînes igus® des Séries :
E2/000 : 2400, 2450, 2480, 2500
E2 medium : 200, 240, 250, 255
E6 : E6.29, R6.29

93.70 / 93.71

Hauteur extérieure parties latérales des goulottes : 146 mm
Pour Chaînes igus® des Séries :
E2/000 : 3400, 3450, 3480, 3500
E2 medium : 340, 350
E6 : E6.52, R6.52 (sans plaque d'écartement)

95.70 / 95.71

Hauteur extérieure parties latérales des goulottes : 126,3 mm
Pour Chaînes igus® des Séries :
E2/000 : 2600, 2650, 2680, 2700
E2 medium : 26, 27i, 27

Système de goulottes enfichables

Variante très simple et bon marché.

La goulotte enfichable igus® est un système économique, compact et simple à monter pour les applications d'une longueur allant jusqu'à 50 m.

Nettement plus étroites que les goulottes normales

Montage simple et rapide

Largeur intérieure fixe grâce aux plaques d'écartement

Plus de réglage compliqué du jeu latéral

Pas d'arêtes métalliques coupantes à l'intérieur, celles-ci étant recouvertes par les raccords

Pièces étroites en acier zingué (inox sur demande)

sp

91.930

Hauteur extérieure parties latérales des goulottes : 55,5 mm
Pour Chaînes igus® des Séries :
E2 medium : 10, 15

92.930

Hauteur extérieure parties latérales des goulottes : 76,6 mm
Pour Chaînes igus® des Séries :
E2/000 : 2400, 2450, 2480, 2500
E2 medium : 200, 240, 250, 255
E6 : E6.29, R6.29 (sans plaque d'écartement)

93.930

Hauteur extérieure parties latérales des goulottes : 138,6 mm
Pour Chaînes igus® des Séries :
E2/000 : 3400, 3450, 3480, 3500
E2 medium : 340, 350
E6 : E6.52, R6.52

95.930

Hauteur extérieure parties latérales des goulottes : 106,6 mm
Pour Chaînes igus® des Séries :
E2/000 : 2600, 2650, 2680, 2700
E2 medium : 26, 27i, 27

Tôles d´appui type 01/02

Raccord simple à votre machine par support de fixation ou mural.



Tôle d'appui en aluminium

Tôle d'appui au design inspiré de la goulotte de guidage en aluminium

Tôle d'appui en aluminium
