Veilig bewegen, minder onderhoud: energietoevoersystemen en lagers voor attracties

Of het nu gaat om een snelle rit in de verhoogde zweefmolen, een looping in de achtbaan of spookachtig plezier in een spooktrein: de gebruikte technologie is onderworpen aan zeer hoge veiligheidsnormen en stelt daarom de hoogste eisen aan alle geïnstalleerde componenten. Onze kabelrups-systemen en lagertechnologie zijn precies goed: absoluut betrouwbaar dankzij een voorspelbare, lange levensduur, onderhoudsarm, robuust en stil. Geen minimale bestelhoeveelheid. En als bijvoorbeeld thema-attracties met decoraties en animatronica volledig op maat moeten worden gemaakt, hebben speciale onderdelen van hoogwaardige polymeren gemaakt middels 3D-printen vergelijkbare specificaties en kunnen ze met slechts een paar muisklikken online geconfigureerd en besteld worden.

Reuzenraderen

Onze onderhoudsvrije igutex heavy-duty lagers zijn de juiste keuze voor de ophanging van reuzenradgondels. Bestaande uit een robuust glasvezelweefsel en een binnenlaag geoptimaliseerd voor glij-eigenschappen, zijn zij onze specialisten voor hoge lasten. Voor de deurmechanismen in de gondels adviseren wij iglidur J glijlagers, drylin ZLW lineaire aandrijvingen en  kabelrupsen uit de E2.1 serie.

Verticale liften

Waterattracties en achtbanen hebben vaak verticale liften om de wagentjes te transporteren. Kabelrupsen uit de E4-serie, bijv. de E4.56 worden gebruikt om de lift van energie te voorzien, samen met het verticale flizz-systeem met bijpassende chainflex kabels.
Als de gehele lift of een deel van de baan voor een wissel draait, moeten kabels hier in de roterende beweging worden geleid. Onze Rugwaartse Buig Radius-systemen (RBR) zijn geschikt voor deze toepassing, omdat ze een ononderbroken kabelgeleiding mogelijk maken met een rotatie tot 600 graden.

10 ontwerptips voor uw draaiende toepassing

Als u kiest voor zelf ontwerpen, vindt u waardevolle informatie over het kiezen van de juiste geleidegoot voor ronde modules in dit gratis whitepaper.Vermijd fouten die de levensduur van uw systeem beperken of zelfs stilstand veroorzaken.



Succesverhaal

Roterende kabelrupsmodule in de PowerSplash-waterattractie

Met een snelheid van 100 km/u en een daling van 45 meter raast de lanceerachtbaan "PowerSplash" door het water in pretpark Walibi in België. Om ervoor te zorgen dat passagiers veilig kunnen in- en uitstappen, hebben de ontwikkelaars van de waterattractie van het bedrijf Mack Rides een draaischakelaar geïnstalleerd, die speciale eisen stelde aan de energietoevoer. igus zorgde voor de juiste oplossing: een modulaire roterende energietoevoer, bestaande uit een dubbele op de zijkant gemonteerde kabelrups in een geleiderail.

Verhoogde attracties

Bij verhoogde attracties moeten de kabels voor aandrijvingen en verlichting naar boven worden geleid om een ongelimiteerd rijplezier te garanderen. Dat kan veilig en zonder onderbreking met onze kabelrupsen en een passende goot. Net als bij liften in achtbanen, zijn kabelrupsen uit de E.4-serie zoals de E4.56 en het verticale flizz-systeem geschikt als geleiding met bijpassende chainflex kabels.

Gigantische schommels

Zelfs bij gigantische schommels of bij klassieke schommelboten moeten een grote verscheidenheid aan media veilig in de gondel worden geleid. Onze Rugwaartse Buig Radius-systemen (RBR) zijn ideaal voor attracties waarbij je niet over de kop gaat. De kabels worden hier ononderbroken geleid en er is geen storingsgevoelige sleepring nodig die onderhoud vergt. Voor de verticale beweging worden de modules  SRM-V of PRM-V met de juiste chainflex kabels gebruikt.

In de hydraulische cilinders die worden gebruikt om de attractie rechtop en gebruiksklaar te krijgen, bevinden zich tal van lagerpunten die aan hoge lasten worden blootgesteld. Onze vezelcomposietlagers gemaakt van de materialen igutex TX1, TX2 of TX3 en lagers gemaakt van iglidur Q3E zijn de juiste keuze hier.

Achtbaanwissels en overdrachtrails

Grote achtbanen hebben overdrachtssporen om de achtbaantreinen naar parkeer- of onderhoudsposities te verplaatsen. Onze kabelrupsen uit de serie E4.1 of E4.Q met bijpassende gootsystemen en chainflex kabels zijn geschikt voor de energietoevoer op overdrachtsbanen.

Succesverhaal

Six Flags achtbaan met onderhoudsvrije lagers

De exploitant van pretparkketen Six Flags vertrouwt op glijlagers van het materiaal iglidur Z, wat hier tot een aanzienlijke kostenbesparing heeft geleid. De reden: onderhoudswerkzaamheden konden tijdens het seizoen volledig achterwege blijven. Dankzij de drooglopende glijlagers van hoogwaardig kunststof is het niet nodig om de lagers en assen te controleren of na te smeren. Nog een pluspunt: de lagers besparen veel gewicht.

Achtbaanwagentje

Glijlagers gemaakt van het materiaal iglidur Z zijn ideaal voor het monteren van veiligheidsstangen. Het zorgt voor een maximale levensduur onder extreme omstandigheden en is ook een goede keuze voor lagerpunten op de wielsteunen van achtbanen.

Entreegebieden

Onze smeermiddelvrije glijlagers worden gebruikt bij de entree van pretparkattracties, bijvoorbeeld op de automatische kleppen van bagagekluisjes, waarvoor iglidur G of iglidur J lagers ideaal zijn. Onze igubal staande lagerblokken worden gebruikt op automatische poortjes.

Succesverhaal

Compleet voorgemonteerde energietoevoer voor gondellift

De in Trier gevestigde liftenfabrikant Baasch & Didong GmbH was op zoek naar een oplossing die alle kabels bij continu bedrijf betrouwbaar zou verplaatsen - en dat met een rotatie van 180 graden van de gondel wanneer deze werd gehesen. Verdere uitdagingen voor het materiaal: absolute betrouwbaarheid onder constante UV-straling, extreme hitte, vorst, regen en spatwater. Een sterke oplossing voor continu gebruik werd gevonden met een E4/4 kabelrups. En omdat het een volledig voorgemonteerde readychain is, is een snelle en kosteneffectieve installatie en een eenvoudige demontage achteraf gegarandeerd.

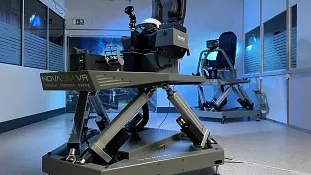

Simulatoren

Simulators kunnen in elke richting kantelen en vereisen daarom een driedimensionale flexibele kabelgeleiding. Hiervoor bieden wij onze triflex kabelrups-systemen aan met de bijbehorende CFROBOT torsiekabels.
In elektrische of hydraulische cilinders, die verantwoordelijk zijn voor het kantelen en kiepen van de attractie, adviseren wij onze glijlagers gemaakt van de materialen iglidur QE3, Z of P. Ze overtuigen met een lange levensduur onder hoge lasten en zijn kosteneffectief.
