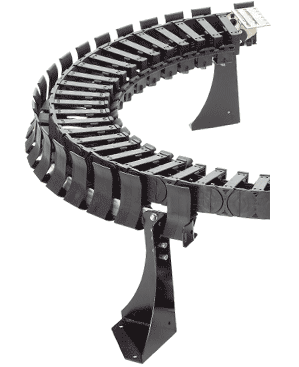

Nouvelle génération twisterchain new - robuste, légère, pour les charges élevées


Charges plus élevées et fonctionnement encore plus régulier

La nouvelle génération de Chaînes circulaires twisterchain new pour un fonctionnement nettement plus régulier conjugué à une robustesse accrue. La nouvelle twisterchain new a une structure modulaire en largeur, hauteur et rayon et peut donc être utilisée de façon très flexible dans des applications où des mouvements circulaires sur 540° et plus doivent être effectués et où des solutions robustes sont requises.

  • Robustesse accrue, plus grande charge supplémentaire
  • 25% de poids en moins qu´avec l'ancienne twisterchain
  • Vitesses de rotation allant jusqu´à 1 m/s et au-delà
  • Mouvements circulaires / en spirale jusqu´à 540°
  • Grand dynamisme et fonctionnement silencieux (avec nouvelle goulotte)
  • Intérieur lisse, bien fait pour les câbles
  • Entretoises ouvrables dans le rayon interne
  • Testée avec succès sur plus de 1 million de cycles dans le laboratoire igus® (03/2010)

Secteurs industriels et applications types
  • Robots, machines de manipulation
  • Machines de conditionnement
  • Machines de travail du verre
  • Génie mécanique général, etc.

Autres informations

Autres informations

twisterchain pour mouvements circulaires jusqu´à 540°, Entretoises ouvrables dans le rayon interne



Le maillon intermédiaire optimisé pour les câbles augmente considérablement la stabilité de la nouvelle twisterchain. Il sert en même temps de division interne et divise l´intérieur en deux compartiments



Y = charge suppl. maxi [kg/m]
A = nouvelle génération twisterchain
B = ancienne version twisterchain Classic

100% de charge supplémentaire en plus avec la nouvelle génération twisterchain d´igus®


Critères de sélection

Conseils pour la conception de la nouvelle twisterchain.

Sélection twisterchain new

twisterchain new 3D-CAD

Génération de modèles twisterchain new complets.

Modèles twisterchain CAD 3D

Système de goulottes de guidage twisterchain

Goulottes de guidage nouvelle génération twisterchain - montage plus rapide, économies - durée de vie accrue !

Goulottes de guidage twisterchain

QuickRobot

Aide à l´équipement de différents types de robots. Commande simplifiée de systèmes complets.

QuickRobot

Ouverture dans le rayon interne
TwisterBand
Série TC32

Hauteur intérieure hi: 32 mm
Largeurs intérieures Bi : 87,5 - 150 mm
Rayons de courbure R: 100 - 250 mm
Pas: 56 mm

Chaîne Porte-Câbles, ouverture des deux côtés

TC42
Série TC42

Hauteur intérieure hi: 42 mm
Largeurs intérieures Bi : 87,5 - 200 mm
Rayons de courbure R: 100 - 250 mm
Pas: 67 mm

Chaîne Porte-Câbles, ouverture des deux côtés

TC56
Série TC56

Hauteur intérieure hi: 56 mm
Largeurs intérieures Bi : 125 - 200 mm
Rayons de courbure R: 150 - 400 mm
Pas: 91 mm

Chaîne Porte-Câbles, ouverture des deux côtés


Nouveau système à goulotte de guidage - type 01

La nouvelle goulotte Twister permet de réduire très nettement le travail d´ajustage compliqué auparavant requis. Le temps de montage passe de 6 h à 2 h. La structure presque entièrement en plastique permet d´augmenter la durée de vie de votre installation ainsi que sa vitesse tout en en diminuant nettement le niveau sonore.



Mouvements circulaires possibles jusqu´à 540° (avec pièces spéciales)


Classifications UL94-V0 sur demande



Nouveau système de goulottes de guidage - type 01 disponible
