RX optisch gesloten kabelrups - nieuw en extreem spaandicht

De probleemoposser voor energietoevoersystemen bij spanen - in 4 maten leverbaar. Spanen en vuil kunnen de levensduur van kabels en slangen aanzienlijk beïnvloeden. igus® biedt het het systeem RX een extreem dicht, maar toch zeer eenvoudig te openen optisch gesloten kunststof kabelrups aan.

Kan langs de buitenradius worden geopend

Gladde, gewelfde buitenkant voorkomt afzetting van spanen

Aangespoten "afdichtlippen"" rondom

Geen openingen, spleten, mes en/of groef

Serie RX40 is IP40 getest (TÜV Saarland)

Inwendige verdeling en afleggoot leverbaar

Verdekte pen/gatverbinding en aanslagen

"RBR"-Versie met buigradius aan beide zijden leverbaar

Gesloten kabelrups RX

Typische takken van industrie

  • Bewerkingsmachines
  • Alle toepassingen in direct spaanbereik
  • Toepassingen onder stof- en vuilbelasting
  • Algemene machinebouw
Afmetingen en technische gegevens optisch gesloten kabelrupsen RX

Leveringsprogramma RX optisch gesloten kabelrupsen

Gesloten kabelrups RX32

Verzendklaar in 3-4 werkdagen RX32

Inwendige hoogte hi: tot 42 mm
Inwendige breedte Bi: 80 mm
Buigradii R: 80 -250 mm
Steek: 32 mm
Naar de RX30
Gesloten kabelrups RX40

Verzendklaar in 3-4 werkdagen RX40

Inwendige hoogte hi: tot 52 mm
Inwendige breedte Bi: 100 mm
Buigradii R: 100 -300 mm
Steek: 40 mm
Naar de RX40

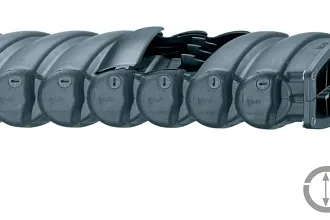

Gesloten kabelrups RXx48

Verzendklaar in 3-4 werkdagen RX48

Inwendige hoogte hi: tot 62 mm
Inwendige breedte Bi: 120 mm
Buigradii R: 120 -325 mm
Steek: 48 mm
Naar de RX48
Gesloten kabelrups RX56

Verzendklaar in 3-4 werkdagen RX56

Inwendige hoogte hi: tot 73 mm
Inwendige breedte Bi: 140 mm
Buigradii R: 140 -350 mm
Steek: 56 mm
Naar de RX56

Leveringsprogramma RX optisch gesloten kabelrupsen hoge temperatuur

Gesloten kabelrups RX

Levertijd op aanvraag HT-variant

Variant uit hittebestendig kunststof van de spaanderdicht gesloten RX-kabelrups, uit voorraad - 850 °C vanaf 24h.
RX E-kabelrups hoge temperatuur uitvoering

Keuzehulp kabelrupsen

Met behulp van concrete parameters en een vergelijkingstabel vindt u snel de juiste kabelrups.
Productvinder

Montageinstructies

Demontage / montage van een deksel, vervangen van een schakel en montage / samenvoegen van een RX-kabelrups.
Montageinstructies

Binnenverdeling configureren

Kabels definiëren, rups kiezen en binnenverdeling maken. Nu ook voor RX dichte kabelrupsen!
Kabelrups bevullingsconfigurator

Toepassingsvoorbeelden

Toepassingen in de meest uiteenlopende industrietakken.
Gesloten kabelrups RX

Serie RX – nieuw spaanderdicht ontwerp, korte steek, afneembare deksels

1

Spaandicht ontwerp zonder mes/groef en kanten

2

Excentersluiting

3

Materiaal igumid G

4

Afgeronde contour

5

afgedekte pen-gat verbinding

RX gesloten kabelrupsen IP getest

Technisch rapport TÜV NORD (Duitstalig)
Onderdompelingstest in water – verschillende typen kabelrupsen werden ondergedompeld in water. De nieuwe RX-kabelrups is pas na meer dan 30 seconden volgelopen en bewijst daarmee de hoge dichtheid
Y = tijd in seconden

A = igus®-product
B = product van concurrent
Test op het binnendringen van spaanders – verschillende typen kabelrupsen werden aan een vastgestelde hoeveelheid spaanders blootgesteld. In de nieuwe RX-kabelrups werd na 80.000 cycli slechts 0,2 g spaanders in de binnenruimte gevonden
Y = spaandermassa [g]

A = igus® RX gesloten kabelrups RX40.100.100
251.900 cycli
B = igus® gesloten kabelrups 68.10.100.0
256.132 cycli
C = testkabelrups 01
250.907 cycli
D = testkabelrups 02*
2.600 cycli
*Test afgebroken na 2.600 cycli

E = igus®-product
F = product van concurrent
iF design onderscheiding
iF-design onderscheiding voor RX gesloten kabelrupsen
ESD-classificatie
ESD-classificatie: Elektrisch geleidende ESD-versies op aanvraag
UL94-V0 classificatie
UL94-V0 classificering op aanvraag
HT-materiaal
Met HT-materiaal voor hete spanen van max. 850°C, leverbaar als speciaal product
Verzendklaar in 3-4 werkdagen
Levertijd op aanvraag
