Chainfix trekontlastingen: Klemmen

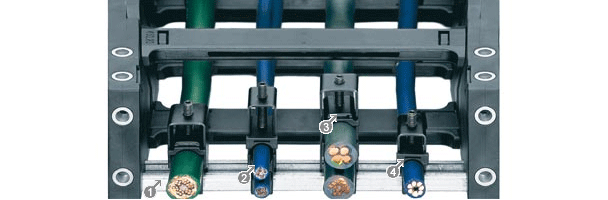

chainfix trekontlastingsklemmen

Trekontlasting voor kabels in kabelrupsen met klemmen en stacker-elementen

Het principe van klemmen als trekontlasting is zeer succesvol gebleken voor kabels in kabelrupsen. Klemmen zijn een geschikt middel voor trekontlasting voor alle kabelrupsen met een KMA bevestigingselement en C-rail optie.

Productassortiment en materialen

  • Stalen klem: klem en schroef in zwart gelakt staal
  • Roestvaststalen klem: klem en schroef: blank (materiaal 1.4301)
  • Stacker elementen: onderzadel en stapelzadel (igumid G materiaal)
  • C-profielen: staal (materiaal gegalvaniseerd staal) of roestvaststaal (materiaal 1.4301) leverbaar
Nu kopen!
Verbeter de technologie

Verbeter de technologie

  • 3,5 keer hogere krachtabsorptie dan standaardklemmen
  • Gelakt staal of roestvrij staal
  • Voor 2 verschillende maten C-profiel
  • CFX-standaard trekontlastingsklemmen met normale voet en CFXL-klemmen met brede voet beschikbaar voor meer klemkracht
Kosten verlagen

Kosten verlagen

  • Voordelig standaard onderdeel
  • Eenvoudig achteraf inbouwen mogelijk
  • Grote slang- en kabeldiameters voordelig voorzien van trekontlasting
  • Ruimte- en tijdbesparende montage
  • Montagevriendelijk
Bewijs

Bewijs

Getest in het igus® laboratorium:
  • A) Trekproef CFX-klem voor dubbele kabel
  • B) Vergelijkende test van 3 verschillende trekontlastingen.
Conclusie: De treksterkte van de igus chainfix-klem
is meer dan driemaal hoger dan die van standaard
trekontlastingen
Duurzaamheid

Duurzaamheid

NIEUWE trekontlastingsklemmen

Stalen onderdeelnr.Onderdeelnr. roestvaststaalKabeldiameterUitwendige breedteUitwendige hoogte
CFX46.1*CFX46.1.E*42-46 mm51 mm110 mm
CFXL46.1*CFXL46.1.E*42-46 mm51 mm110 mm
CFX50.1*CFX50.1.E*42-46 mm55 mm115 mm
CFXL50.1*CFXL50.1.E*46-50 mm55 mm115 mm
*Leverbaar vanaf voorjaar 2020

Leveringsprogramma’s

Standaard kabelklemmen met normale voet

CFX klemmen, staal

CFX klemmen, staal

Enkelvoudige kabelklemmen, tweevoudige kabelklemmen, drievoudige kabelklemmen incl. tegenstukken en dubbele verbindingsstukken.
Naar winkel gaan
CFX klemmen, roestvaststaal

CFX klemmen, roestvaststaal

Enkelvoudige kabelklemmen, tweevoudige kabelklemmen incl. tegenstukken en dubbele verbindingsstukken.
Naar winkel gaan

Kabelklemmen met brede voet voor verhoogde houdkracht

CFXL klemmen, staal

CFXL klemmen, staal

Enkelvoudige kabelklemmen, tweevoudige kabelklemmen, drievoudige kabelklemmen incl. tegenstukken en dubbele verbindingsstukken.
Naar winkel gaan
CFXL klemmen, roestvaststaal

CFXL klemmen, roestvaststaal

Enkelvoudige kabelklemmen, tweevoudige kabelklemmen incl. tegenstukken en dubbele verbindingsstukken.
Naar winkel gaan

Meervoudige kabelklemmen

meervoudige beugelklemmen

Meervoudige beugelklemmen (staal en roestvast staal)

Universele trekontlasting - compact en modulair
Naar winkel gaan

C-profielen

Standaard C-profielen

Standaard C-profielen

Geschikt voor C-profiel 92.42.XXX - kan worden geïntegreerd in KMA's in de C-profiel optie
Naar winkel gaan
Heavy-duty C-profiel

Heavy-duty C-profielen

Geschikt voor C-profiel 92.52.XXX, altijd geassembleerd vóór de kabelrups. Kan niet worden geïntegreerd in KMA!
Naar winkel gaan

chainfix-kabelklemmen – veilig en nog sneller gemonteerd

  • Een tot 15 mm lagere installatiehoogte dan die van conventionele klemmen dankzij de geoptimaliseerde behuizingshoogte
  • Tot wel 3,5 maal de krachtabsorptie van conventionele klemmen
  • Gemakkelijk om het artikelnummer te lezen en de juiste installatierichting te markeren
  • Ruimte- en tijdbesparende assemblage
  • Verbeterde voet voor gemakkelijkere montage in het C-profiel
  • Eenvoudige assemblage met pennen met schroefdraad, vastgeschroefd met een inbussleutel
  • Lange levensduur voor dynamische toepassingen met verbeterde stacker elementen
  • Geïntegreerde ribben op de stacker elementen voorkomen dat de kabels los komen van de trekontlasting
Installatievideo CFX kabelklem in kabelrups
montagevideo CFX kabelklem

Let op:

  • Ideaal gesproken moeten kabels aan beide uiteinden van de kabelrups worden bevestigd. In elk geval moeten ze worden bevestigd aan het bewegende uiteinde van de kabelrups!
  • Door chainfix klemmen te gebruiken op C-profielen in het bevestigingselement voor series 280, 2828, 290, 2928, R770 en R7728 is een ingekort onderzadel nodig. Voeg voor ingekorte bodemzadels 'K' toe aan het artikelnummer. Voorbeeld: Artnr. CFX12.1K
chainfix biedt een afname van de inbouwhoogte door draadeind en optimale behuizingshoogte

Inbouwhoogte

Wanneer de kabelrups over zichzelf heen glijdt op lange rijwegen, moeten de schroefkoppen op het trekontlastingselement op het vastpunt van de kabelrups minimaal op 10 mm afstand van de bovenkant van de kabelrups liggen. Het resultaat is dat veel trekontlastingselementen die hier worden beschreven ongeschikt kunnen zijn voor gebruik op de vastpunten van lange kabelrupsen. Onze klemmen, met draadbouten, speciaal ontwikkeld voor lage installatiehoogtes, hebben een installatiehoogte die tot wel 15 mm lager is dan die van conventionele klemmen. Trekontlastingselementen kunnen altijd veilig worden gebruikt vrijdragende kabelrupsen.
