triflex® R - de 3D kabelrups

De kabelrups voor robotica en non-robotica toepassingen in de driedimensionale ruimte

Ontdek hier wat de TRC en TRE uit de triflex® R-serie zo speciaal maakt.

Ervaar triflex® R vanuit elke hoek

Start animatie met de afspeelknop en wijzig de kijkhoek met de muis

1... TRE "easy“ ontwerp

Bliksemsnel vullen van kabels en slangen dankzij het "easy" mechanisme

... gemakkelijk vullen zonder "uitval-veiligheid" - druk gewoon de kabels in de kabelrups met duim ... reduceer de montagetijd met tot wel 80%

Details van het werkingsprincipe

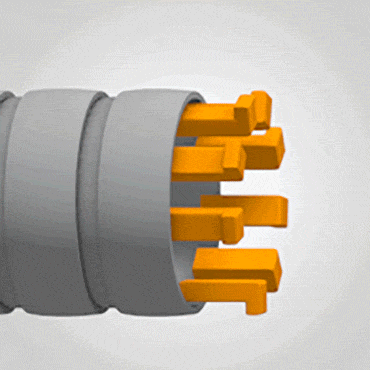

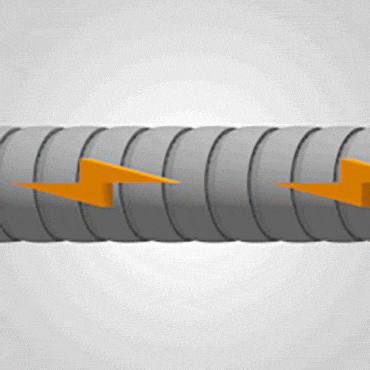

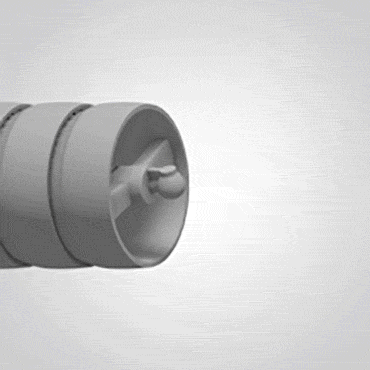

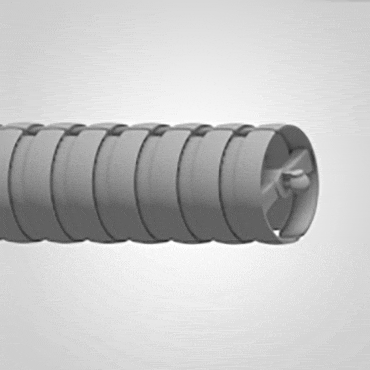

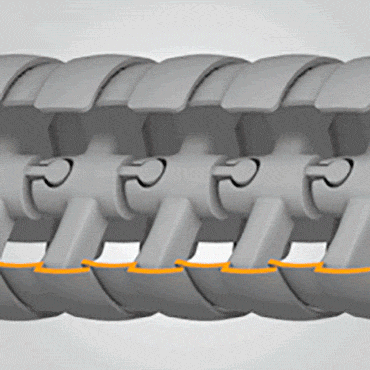

Dubbele vergrendeling

"gemakkelijk" openingsmechanisme

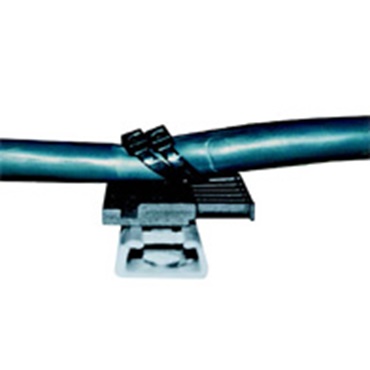

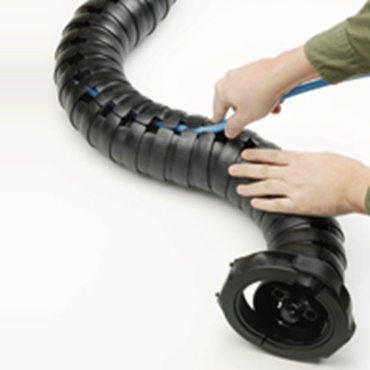

Kabels en slangen kunnen gewoon met de duim in de kabelrups worden geduwd. Dit reduceert de montagetijd tot wel 80%.

Door igus® getest

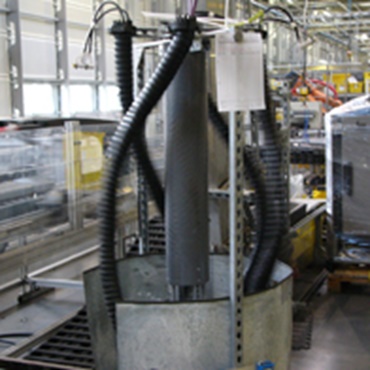

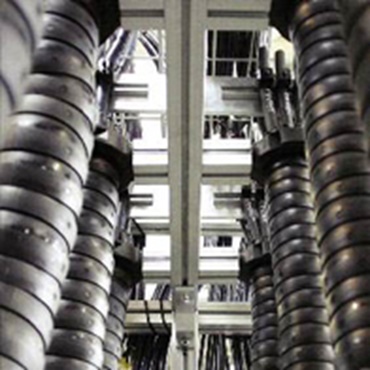

Treksterkte test

Verlaag montagetijden en reduceer de benodigde tijd met 80%

Montagetijd: insteken van 2 kabels Ø 6 en 10 mm (we geven u graag meer details over deze en vele andere testen)

Toepassingsvoorbeeld

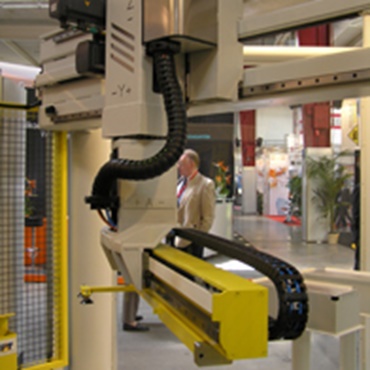

CNC multi-as draaibank

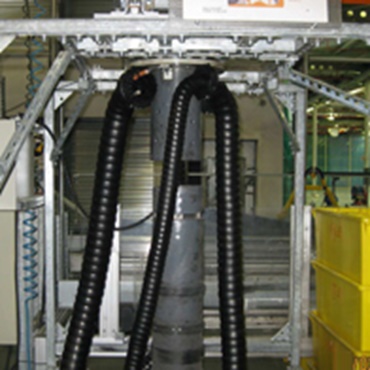

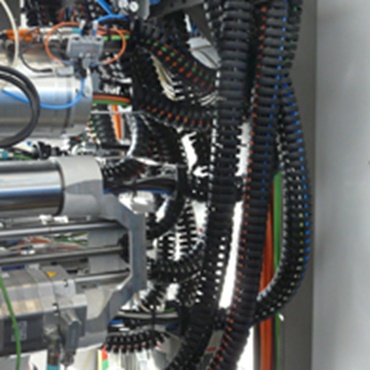

Een groot aantal triflex® R kabelrupsen op een CNC multi-as draaibank. Snelle kabelassemblage dankzij het "easy" mechanisme

2... Hoge trekkrachtabsorptie dankzij het trailer-mechanisme

... Treksterkte-waarden tot 1000 N mogelijk - de breeksterkte neemt met verschillend ordes van grootte toe

Details van het werkingsprincipe

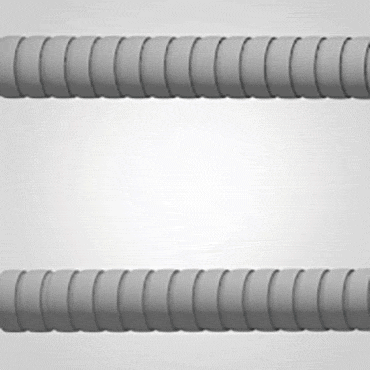

Trailer-principe

Trailer-principe

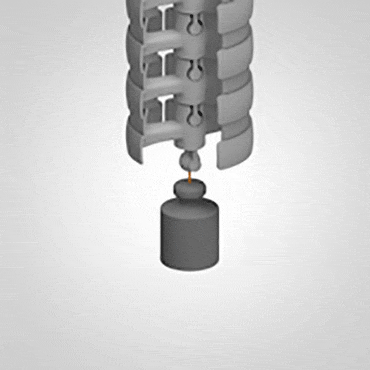

Dankzij het speciale volg-mechanisme, kan de triflex® hoge trekkrachten absorberen.

Door igus® getest

Treksterkte test

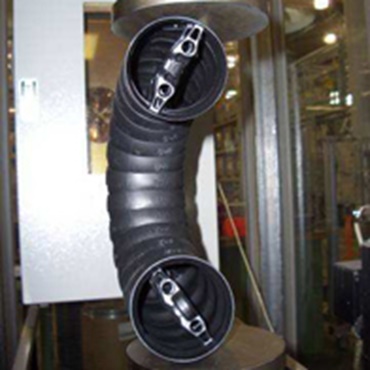

Test 3602: trekkrachttest

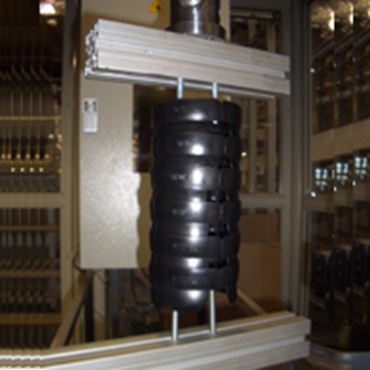

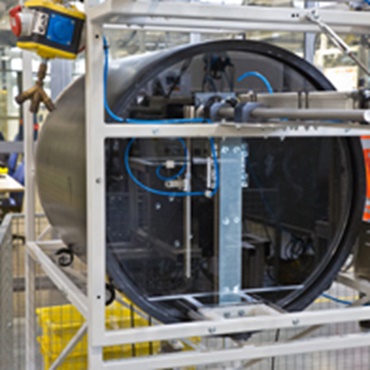

Trekkrachttest met TRE.100.145 in het igus® lab: 3846 N trekkracht

Toepassingsvoorbeeld

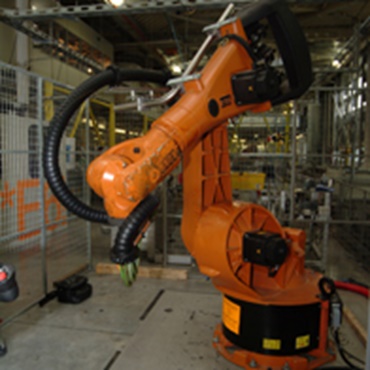

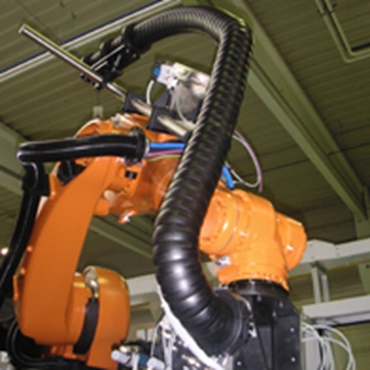

Lasrobot

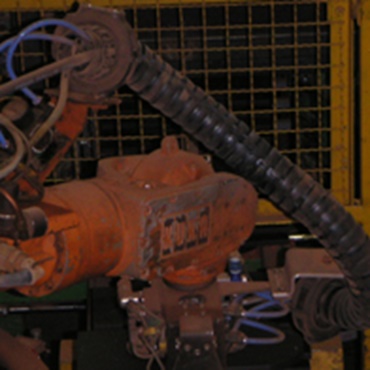

Hoge versnellingen en richtingsveranderingen zijn kenmerkend voor robotbewegingen. De schakels blijven bijelkaar dankzij het igus® volg-mechanisme

3. Gedefinieerde minimale buigradius

Voor een max. levensduur van de kabel
Voorkomt knikken van de mediaslangen

Details van het werkingsprincipe

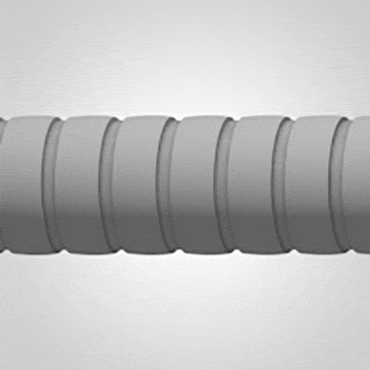

Dubbele vergrendeling

min. buigradius

Alle triflex® R typen zijn geclassificeerd met een gedefinieerde minimale buigradius. Dit waarborgt dat kabels of slangen niet bovenmatig bekneld en beschadigd raken. Dit verhoogt de operationele betrouwbaarheid van de applicatie en de levensduur van kabels en slangen.

Door igus® getest

Treksterkte test

Test 3418: breeksterkte

Testen van de maximale breeksterkte in de radius. Min. 217 N belasting bij de extreme radius aanslag, bijv. voor een TRC.40.058

Toepassingsvoorbeeld

Palletiseer-robot

De kleinste robotafmetingen vragen ook om de krapste bewegingsbesturingsradii van de kabels triflex® beschermt kabels en slangen dankzij de gedefinieerde minimale buigradii

4... Torsie-aanslag op elke kabelrupsschakel

Minimale torsiebelasting op kabels

Details van het werkingsprincipe

Dubbele vergrendeling

Torsie-aanslag

Elke triflex® R kabelrupsschakel heeft een torsie-aanslag van ca. +/-10°. Dit distribueert de torsie die optreedt in robottoepassingen over de gehele lengte van de kabelrups en verlengt de levensduur van slangen en kabels.

Door igus® getest

Torsietesten

Test: torsie

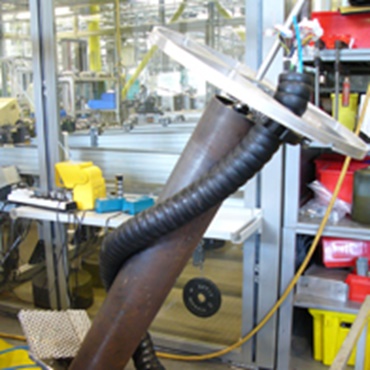

Het igus® lab voert torsietesten uit op triflex® R en kabels, gedurende welke de triflex® R wordt gedraaid en "opgerold"

Toepassingsvoorbeeld

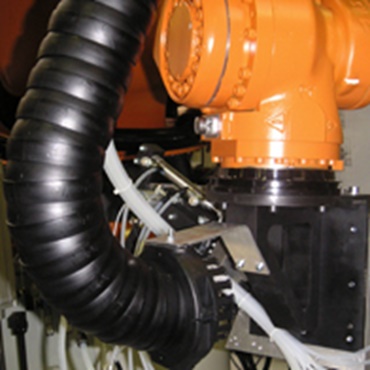

Lasrobot

Krap draaien en torsiebewegingen treden met name bij de robotkop op. In dit geval, limiteert de triflex® R het twisten van de kabels met de gedefinieerde torsie-aanslag en verdeelt het twisten over een grotere lengte. Dit verhoogt de levensduur van slangen en kabels.

5... TRC "gesloten" ontwerp

Gesloten, spaanbestendig ontwerp

Details van het werkingsprincipe

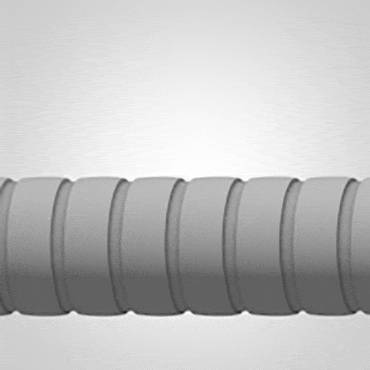

Dubbele vergrendeling

Gesloten ontwerp

De TRC configuratie - "C" voor gesloten - is een gesloten 3D kabelrupsversie. Deze versie is spaanbestendig en beschermt kabels en slangen tegen beschadigende media.

Door igus® getest

Treksterkte test

Test: spaandichtheid

Wij gebruiken speciale spaantrommels om dichtheidstesten uit te voeren op vele igus® gesloten kabelrupsen. Door gedefinieerd spanen te gebruiken (hoeveelheid en type), zijn we in staat betrouwbare uitspraken te doen over bewegingsbesturings-toepassingen.

Toepassingsvoorbeeld

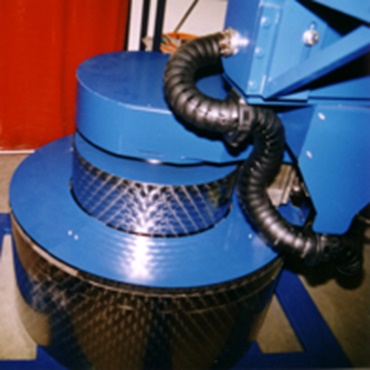

Tegelfabriek

Significante stof- en vuilbelastingen op een palletising-robot in een tegelfabriek. triflex® R kabelrupsen moeten niet alleen strak zijn, maar ook bestand tegen abrasief stof.

6... Buitenbuigradius aanslagen

... voor maximale stabiliteit

Details van het werkingsprincipe

Dubbele vergrendeling

Uitwendige aanslagen

Externe buigradius aanslagen bieden een maximale radiusstabiliteit, en beschermen kabels en slangen op een betrouwbare wijze.

Door igus® getest

Treksterkte test

Test 3242: breekbelasting

We hebben ook de levensduur getest van de externe aanslagen in het igus® lab

Toepassingsvoorbeeld

triflex

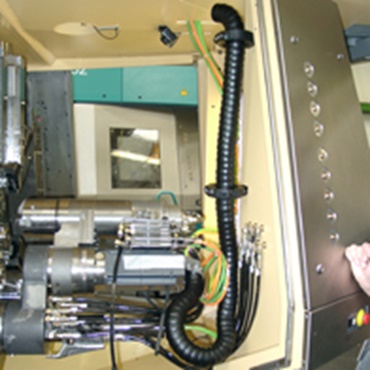

Bewerkingsmachines

Om kabels tegen breuk te beschermen en de binnenkant vrij te houden van storende randen, moeten de buigradii-aanslagen zich aan de buitenzijde bevinden en uiterst stabiel zijn.

7... Modulair systeem voor het gemakkelijk inkorten en uitbreiden

... geen staalkabels, veren o.i.d.

Details van het werkingsprincipe

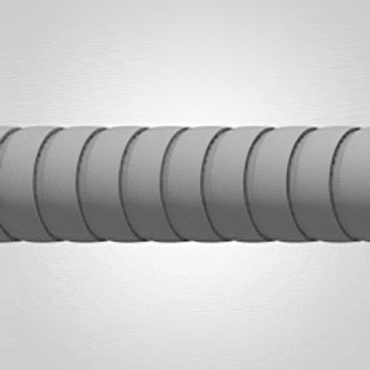

Gemakkelijke montage/demontage

Gemakkelijke montage/demontage

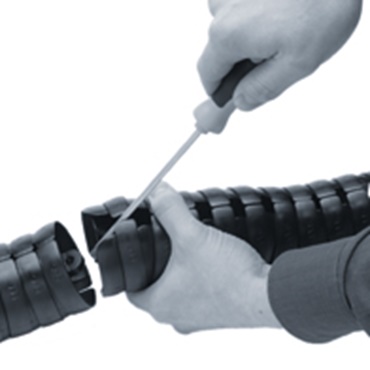

Dankzij het modulaire ontwerp, kan de triflex® R worden verlengd of ingekort zoals gewenst. Dit biedt maximale flexibiliteit ongeacht hoe het is geïnstalleerd.

Door igus® getest

Treksterkte test

Assemblagevoorbeeld

Geen snijden van staalkabels, veren o.i.d. Een spuitgegoten onderdeel, daarom uitgebreid en ingekort "op aanvraag".

Toepassingsvoorbeeld

triflex

Handling robot

Net als bij conventionele igus® kabelrupsen, kunnen triflex® R kabelrupsen worden verlengd of ingekort op "elk" punt van de kabelrups.

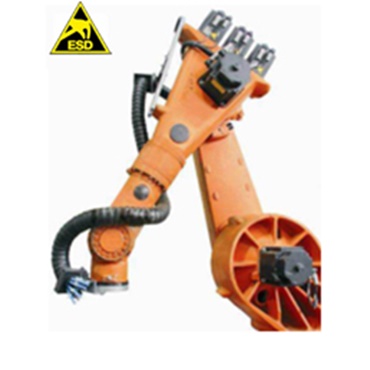

8... Ook leverbaar als ESD-versie

... voor EX-toepassingen

Details van het werkingsprincipe

Dubbele vergrendeling

Geleidend materiaal, igumid ESD

Voor ESD of E beschermingsgebieden, zijn TRE + TRC varianten ook leverbaar in "geleidend" materiaal. Beproefd en getest in talloze toepassingen.

Door igus® getest

Treksterkte test

Test 3337: elektrische weerstand

Zelfs na 500.000 cycli, is de elektrische weerstand and de serie die hier is getest, de TRC.40.058.0.ESD serie, nog steeds 70 MOhm

Toepassingsvoorbeeld

triflex

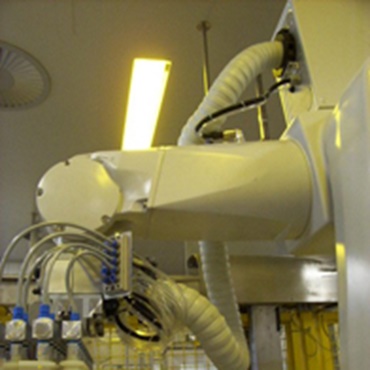

Medische robot

In vele takken van de industrie ligt de nadruk op zeer uiteenlopende vereisten. Van EX-beveiliging tot geschiktheid voor gebruik in cleanrooms

9... Slagvast, robuust, slijtvast

... Elastisch en toch slagvast plastic polyamide materiaal

Details van het werkingsprincipe

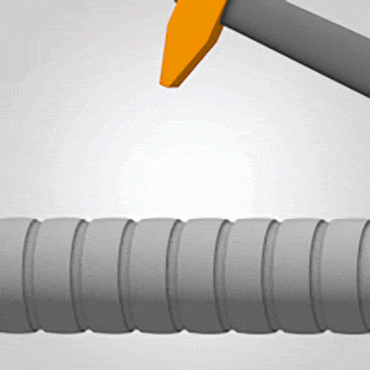

Robuust

Robuust

De TRE/TRC versie is geschikt voor veeleisende toepassingen op robots. Ze hebben al vele jaren hun waarde bewezen in ruwe omgevingen.

Door igus® getest

Treksterkte test

Test: draaitest

De slagvastheid van een triflex® gevuld met kabels wordt getest in draaitesten

Toepassingsvoorbeeld

3D plasma-snijder

Naast igus® triflex® TRE, zijn andere kabelrupsen (E2/000, E4.1) en drylin® lineaire geleidingen (drylin® W) geïnstalleerd in deze plasmasnijder.

10... Standaard aansluitelement met trekontlasting

... Betrouwbare en snelle trekontlasting

Details van het werkingsprincipe

Dubbele vergrendeling

Modulaire accessoires

Aansluitelementen met trekontlasting tiewrap platen zijn leverbaar voor gemakkelijke montage. Hierdoor kan voor kabels en slangen gemakkelijk een trekontlasting worden gerealiseerd met kabeltrekbandjes. De aansluitelementen worden met de hand geopend en gesloten.

Door igus® getest

Treksterkte test

Test: trekkrachttest

Treksterkte op igus® tiewrap platen met kabelbandje

Toepassingsvoorbeeld

Handling robot

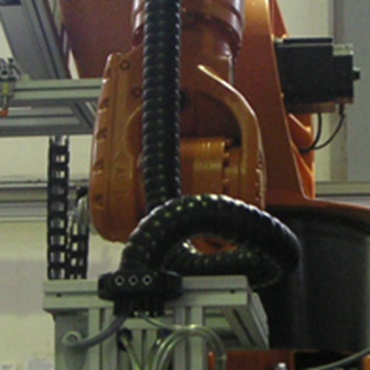

Betrouwbaar voorzien van trekontlasting, gemonteerd op de robot, dankzij de uitbreidingsschakel.

11... Bevestigingselement als tussenverbinding

... Optionele aansluiting op de robot

Details van het werkingsprincipe

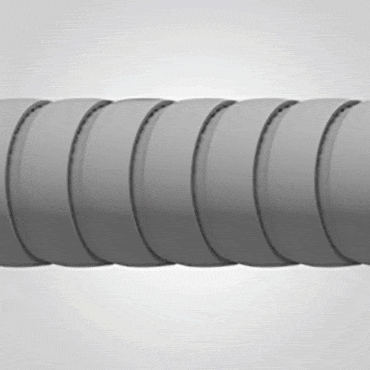

Accessoires

Accessoires

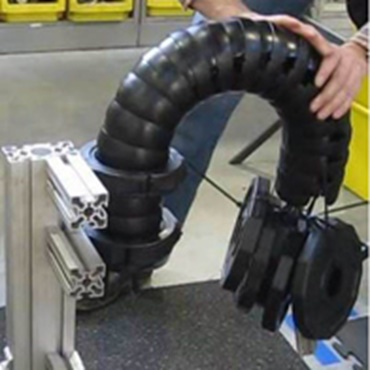

Door het gebruiken van de montagebeugel als uitbreidingsschakel, kunnen triflex® R kabelrupsen op elke locatie worden bevestigd of worden voorzien van een trekontlasting.

Door igus® getest

Treksterkte test Houdsterkte van de uitbreidingsschakel

Toepassingsvoorbeeld

Robots

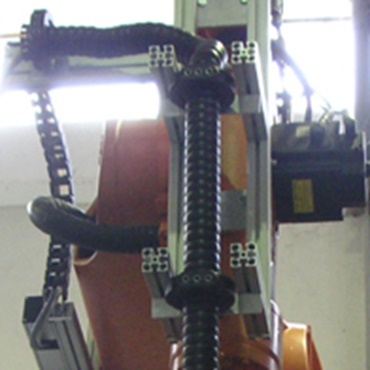

Betrouwbaar voorzien van trekontlasting, gemonteerd op de robot, dankzij de uitbreidingsschakel.

12...Robotconfiguratietool

www.igus.nl/quickrobot

In slechts een paar klikken naar uw robotapparatuur

Details van het werkingsprincipe

Dubbele vergrendeling

Online tool

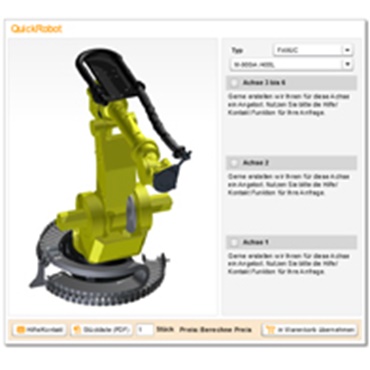

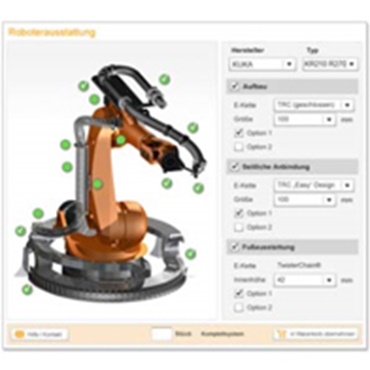

igus® robotapparatuur configurator is een configuratie-tool voor robot energietoevoersystemen. Met slechts enkele klikken kan de passende configuratie voor 79 robotmodellen worden geselecteerd.

Door igus® getest

Treksterkte test

Robotconfiguratietool

Selectie van robottypes overeenkomstig de fabrikant en de benodigde kabelrupsmaten al naar gelang de diameter

Optionele artikelen kunnen worden geselecteerd

Onderdelenlijsten kunnen in PDF-formaat worden aangemaakt

Uitrustingsoptie per as kan handig worden besteld met één artikelnummer.

Toepassingsvoorbeeld

Bestelling op maat

Direct online bestellen of met de onderdelenlijst.

13... Een groot aantal twistbare kabels beschikbaar

www.igus.nl/chainflex

... meer dan 100 verschillende twistbare kabels direct beschikbaar uit voorraad

Details van het werkingsprincipe

Dubbele vergrendeling

CF.Robot

Ca. 100 verschillende CFRobot kabels zijn uit voorraad leverbaar, zonder snijkosten en minimale hoeveelheden. We leveren eveneens volledig geconfectioneerd met connectoren, of als een compleet, installatieklaar readychain® systeem.

Door igus® getest

Treksterkte test

Kabeltesten

Alle chainflex® ROBOT kabels in een triflex® R energietoevoersysteem zijn tenminste 3 miljoen keer getwist met een vaste puntspeling van 1 m en een torsie van ± 180°.

Toepassingsvoorbeeld

Compleet en betrouwbaar.

Uiterst flexibele triflex® R robot kabelrups en de bijpassende, chainflex® CF.Robot torsiekabels met lange levensduur

14. Intelligente conditiebewaking

i.Sense TR.B van smart plastics

Voorkom ongeplande storingen en hoge stilstandstijdkosten, zelfs bij meerassige en industriële robots

Hoe het werkt

De i.Sense TR.B sensor wordt rechtstreeks aangesloten op het PLC besturingssysteem van de klant - zonder extra softwarekosten. Als een kabelrupsschakel breekt, detecteert het systeem de verandering in lengte van het in de kabelrups geïnstalleerde koord en kan het dienovereenkomstig een digitaal signaal naar de systeembesturing sturen.

getest door igus®

Treksterktetest Voortdurende testseries in het grootste testlaboratorium  in de sector voor dynamische energietoevoersystemen op industriële robots

Toepassingsvoorbeeld

Zeer flexibele robot kabelrups triflex® R, de bijpassende, duurzame torsiebestendige kabels chainflex® CF.ROBOT en de intelligente conditiebewaking i.Sense TR.B.

Monsterbestelling

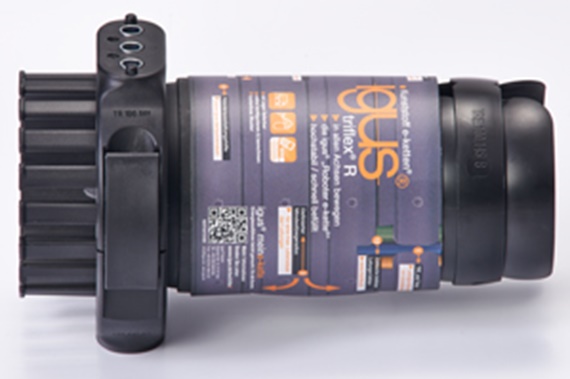

TRE sample
