Smeermiddelvrije lagers en aandrijfelementen in thermovorm verpakkingslijn

• Wat was er nodig? drylin W lineaire lagertechniek, drylin JUM lineaire glijlagers, iglidur kunststoflagers, xiros polymeerkogellagers, DC servomotor, iglidur glijlagers, dryspin trapeziumspindel, energieketens
• Eisen: Er waren smeervrije lagers nodig die zonder problemen bestand zijn tegen agressieve reinigingsprocessen, bijvoorbeeld onder hete stoom en in bijzonder vochtige, warme of koude omgevingen.
• Industrie: Verpakkingsindustrie, voedingsmiddelenindustrie
• Succes voor de klant: De energiekettingen, lineaire lagers, hoofdschroeven en kogellagers kunnen worden gebruikt onder de strenge specificaties van de voedingsmiddelenindustrie en zijn ontwikkeld voor smeer- en onderhoudsvrij gebruik onder agressieve omgevingsomstandigheden.

Tijdens het thermovormen wordt een bodemfolie in een tray mould geplaatst, worden de goederen erin geplaatst en afgesloten met een bovenfolie. Op verschillende punten in het PowerPak PLUS verpakkingssysteem was lagertechniek nodig:

Afrollen van de bodemfolie
Een schuifdeur op de veiligheidsbehuizing van het afwikkelsysteem voor de bodemfolie vereist gebogen lineaire lagers die de contouren van de rollen volgen. Ze moeten het zonder actieve smering doen en bestand zijn tegen reinigingsprocessen met hete stoom, zuren en logen of droogijs.

Filmdoorbuiging

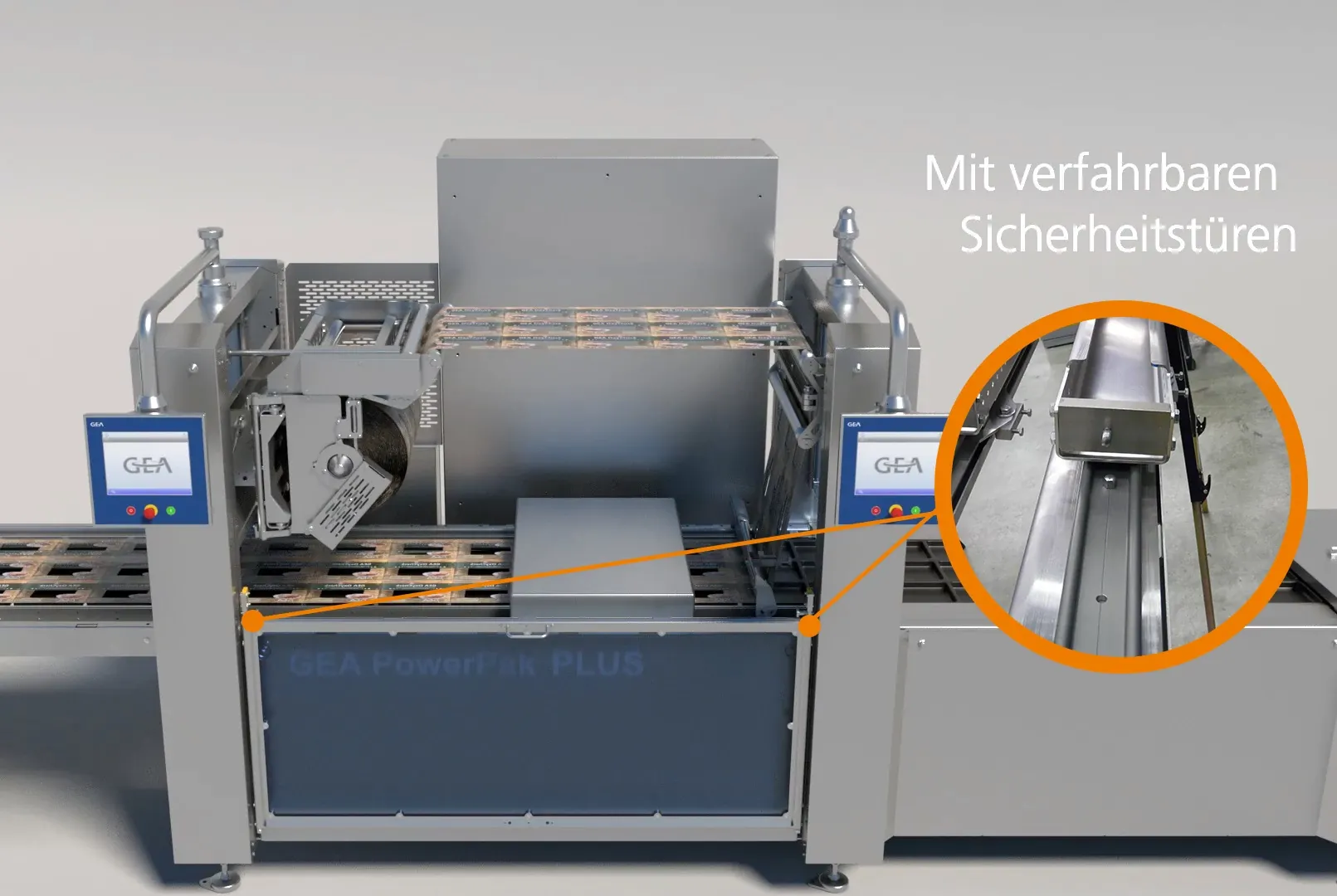

Een drie meter brede schuifdeur ter hoogte van de filmdeflector in het middengedeelte van het systeem zorgt ook voor zicht op en toegang tot de machine.

Spansysteem

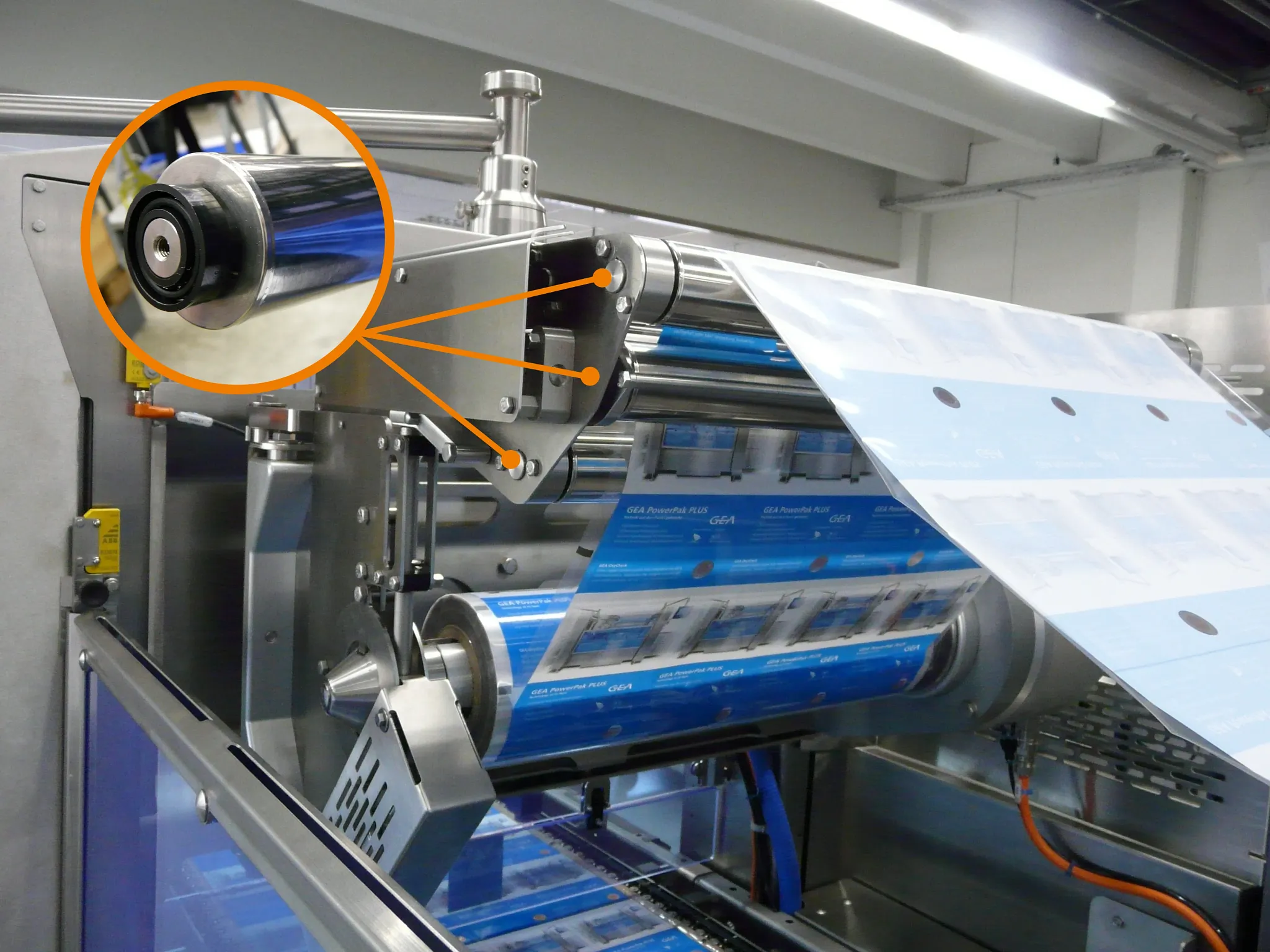

Een verstelbare geleiderol handhaaft de spanning van de baan wanneer de folie wordt afgerold en wordt lineair ingetrokken wanneer de folie wordt gewisseld. Hiervoor en voor de montage van de geleiderol zelf was een lagertechnologie nodig die elektrostatische oplading van de folie voorkomt en volledig smeervrij kan werken.

Webrand controle
Naast de baanspanning controleert het verpakkingssysteem ook de lengterichting. Als de foliebreedte verandert, geeft een sensor deze informatie door aan een servomotor, die de rol axiaal bijstelt via een lineaire eenheid.

Thermovorm- en sealstation
In dit station krijgt de bodemfolie zijn vorm onder invloed van druk en warmte. Hefstations met lineaire hef- en tuimelsystemen laten de matrijzen in verticale richting bewegen. Hun assen hebben glij- en lineaire lagers nodig.

Etiketteerstation
Tot slot moest er ook een oplossing worden gevonden voor de energie- en signaaltoevoer van de etiketteer dispenser van het systeem die kon worden gebruikt in overeenstemming met de strenge eisen van de voedingsindustrie.

Om te voldoen aan de verwachtingen die aan de lagertechnologie worden gesteld, gebruikt GEA Food Solutions nu onze lagertechnologie op verschillende punten in zijn verpakkingsfabriek:

drylin W lineaire lagers

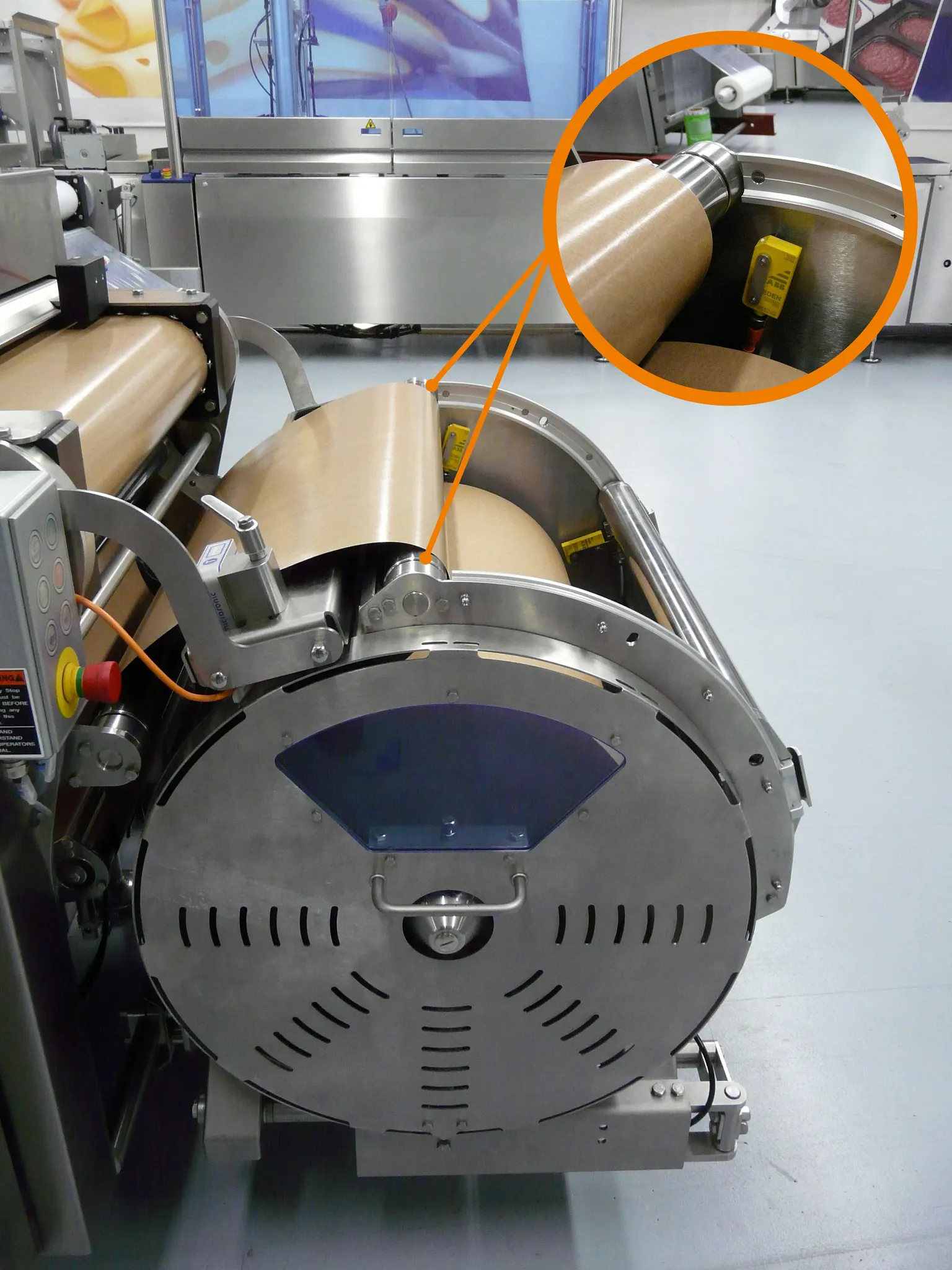

De gebogen contour van het schuifdeursysteem aan de onderste folie-afwikkeling wordt gerealiseerd met behulp van drylin W lineaire systemen. Hierop lopen glijelementen van tribopolymeren met ingebouwd smeermiddel, zodat ze niet actief gesmeerd hoeven te worden**.drylin W lineaire lagers**
Het drylin productassortiment wordt ook gebruikt in het glij systeem ter hoogte van de filmgeleiding. Ze zijn ook geschikt voor agressieve reinigingsprocessen**.drylin JUM lineaire lagers, iglidur lagers, xiros kogellagers**

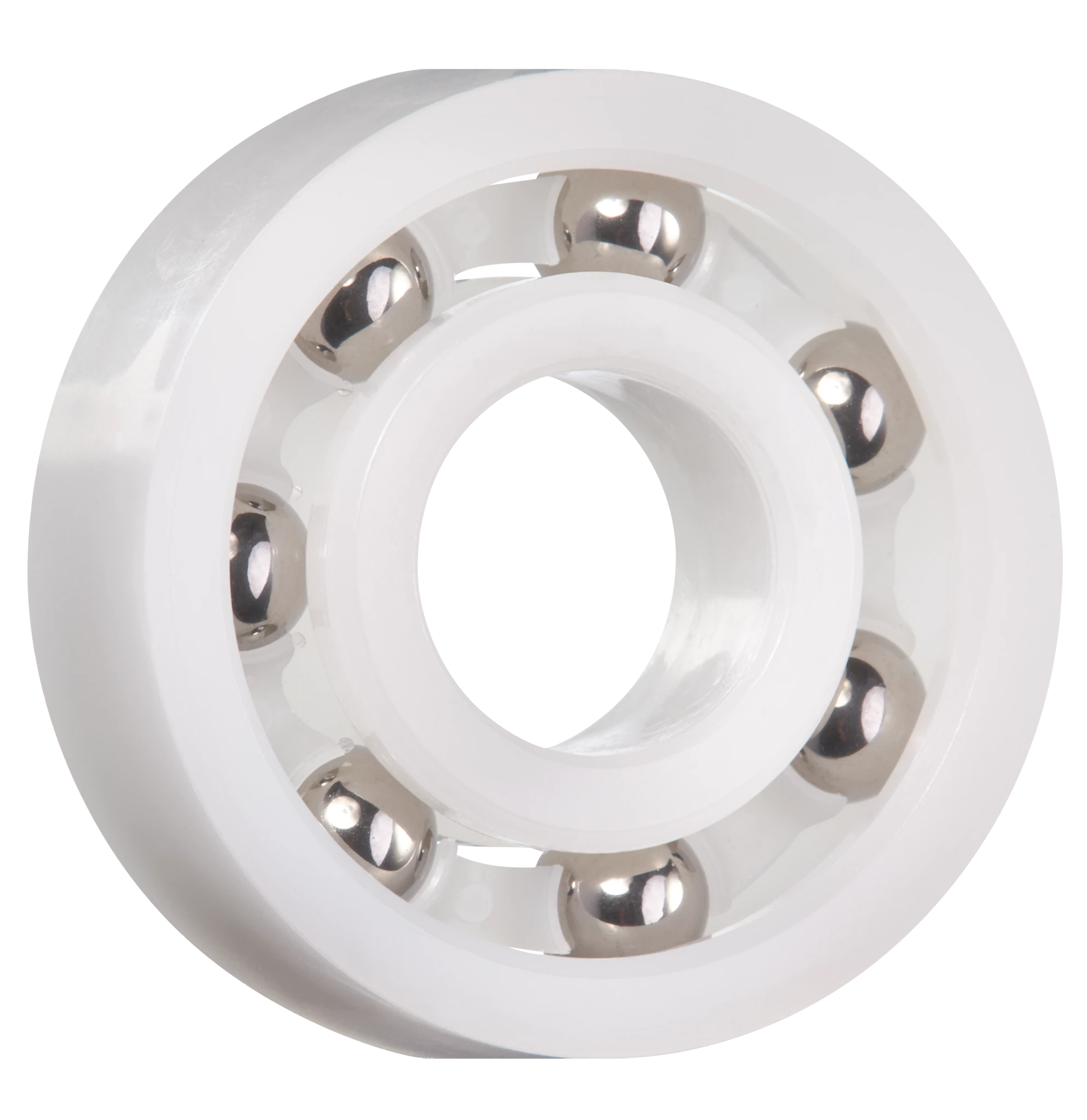

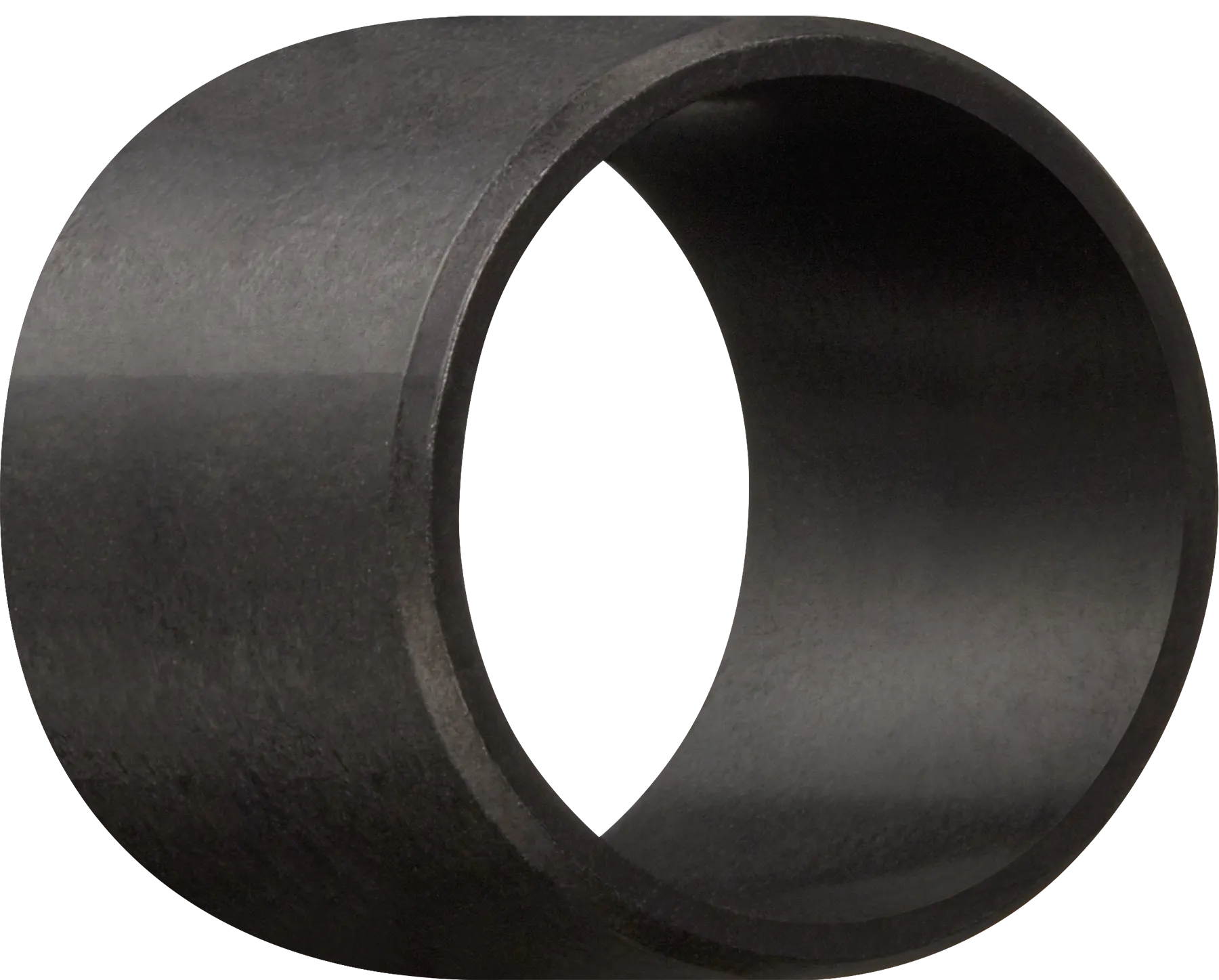

De lineaire verstelling van het klemsysteem wordt uitgevoerd door een drylin JUM lineair glijlager. Een tribo plastisch lager van geleidend iglidur F2 voorkomt dat de folie elektrostatisch geladen raakt. xiros polymeerkogellagers worden gebruikt voor de bevestiging van de geleiderollen. Het xiros ontwerp maakt complexe afdichtingsconcepten overbodig**.DC-motor, dryspin trapeziumspindel**

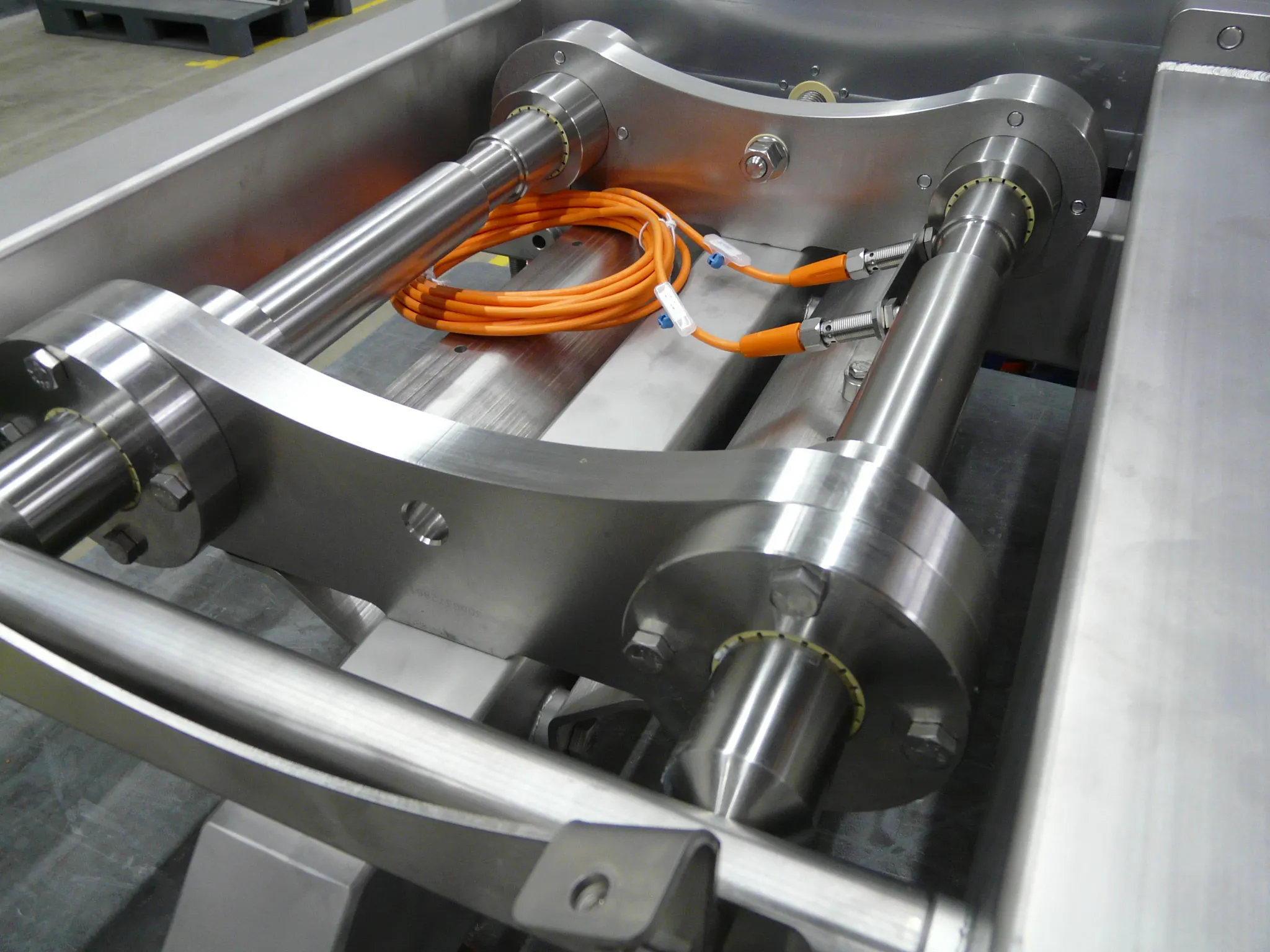

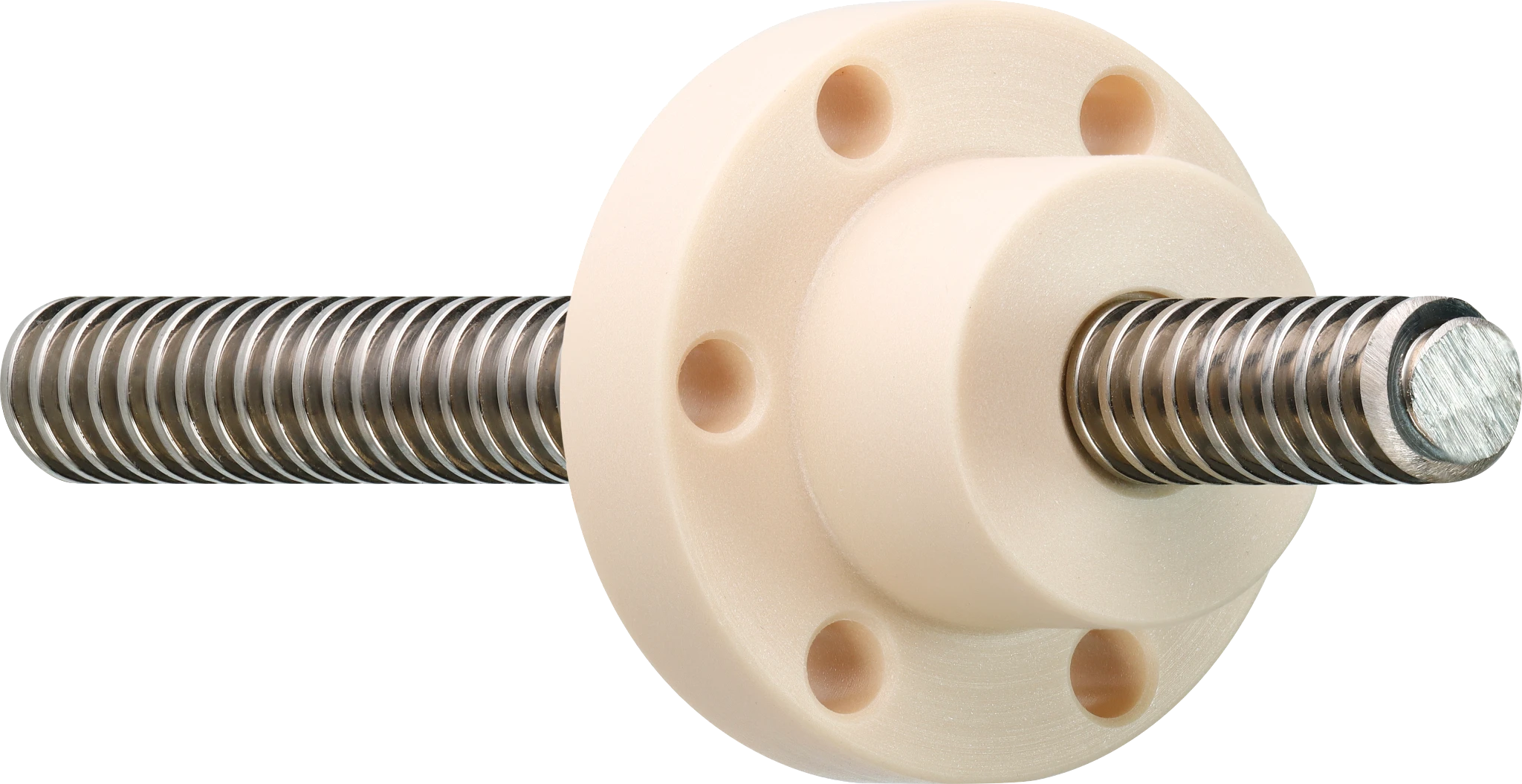

Een gelijkstroommotor, die een trapeziumvormige schroef aandrijft, maakt het mogelijk de rol trommel in de lengterichting te verstellen; een moer van iglidur triboplastics beweegt de rol axiaal**.iglidur glijlagers, drylin liners, iglidur lineaire klemlagers**

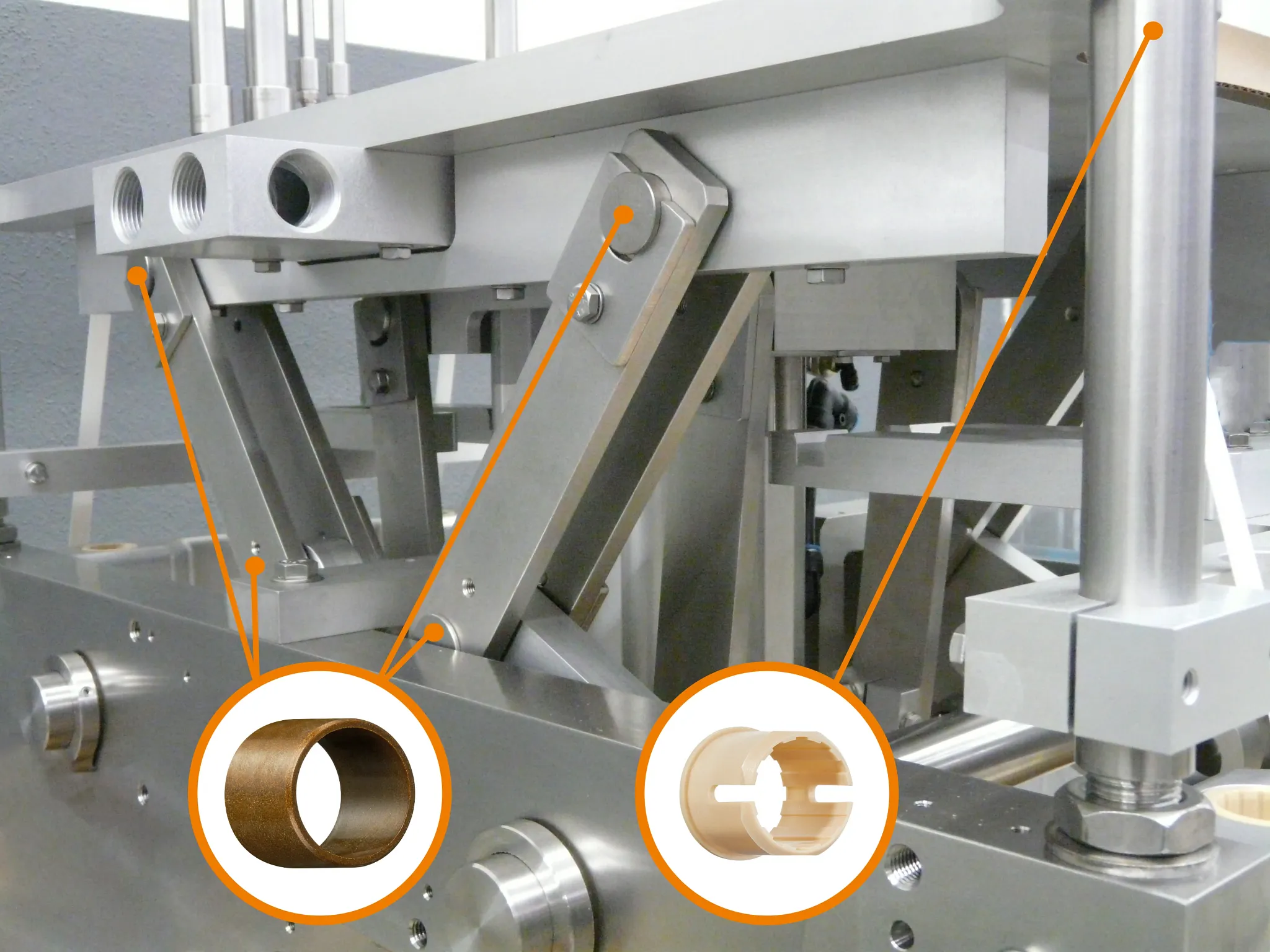

De assen in het optrek- en afdichtstation zijn gemonteerd in glijlagers van iglidur J en Z, die grote krachten opnemen. Voor de lineaire slagen in het station werden drylin liners en iglidur JUCM lineaire klemlagers geïnstalleerd**.Energiekettingen**

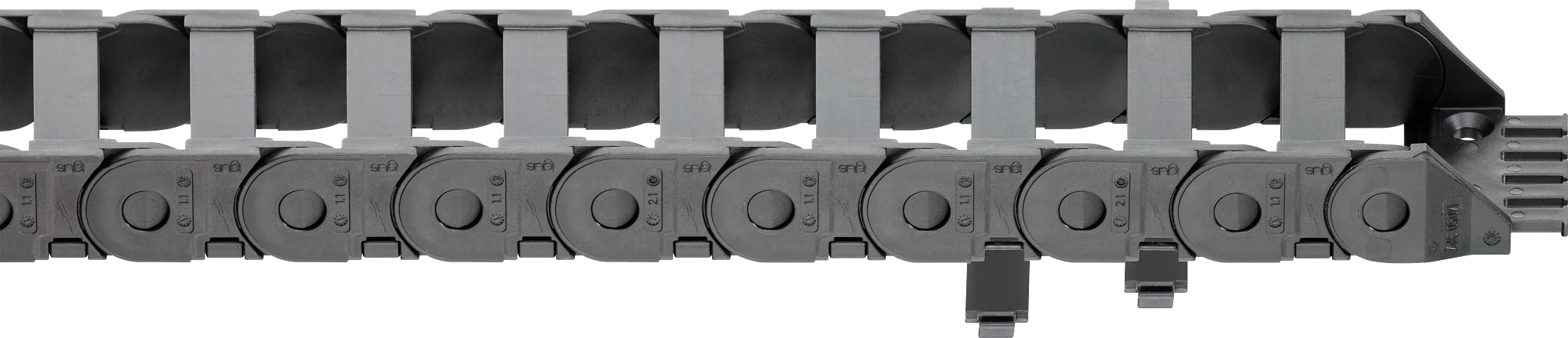

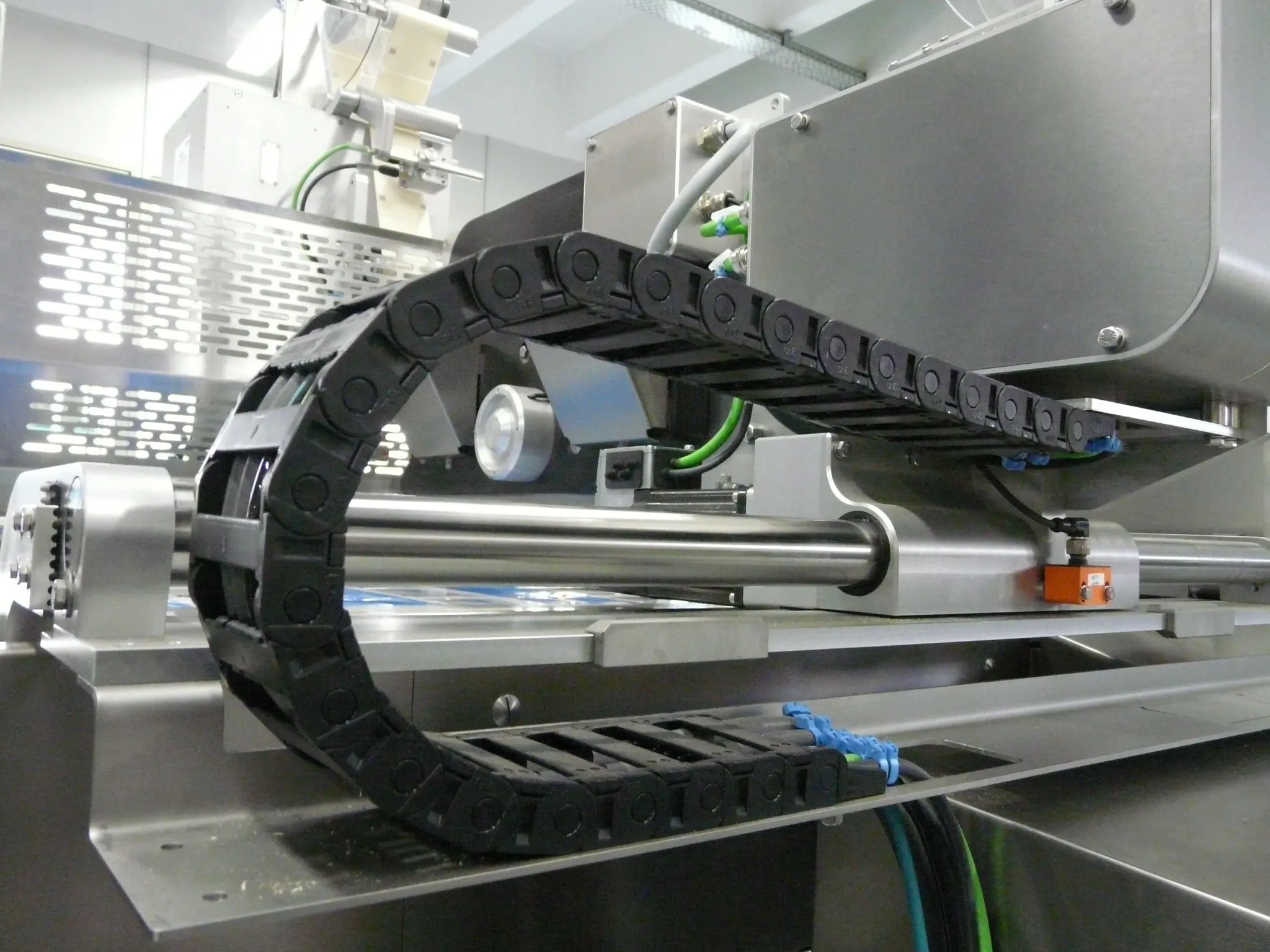

Ons productassortiment garandeert ook een betrouwbare werking voor de energie- en signaaltoevoer. Hier worden energiekettingen gebruikt die geschikt zijn voor de voedingsindustrie.
