Volledige automatisering van binnenkranen dankzij het i.Sense monitoringsysteem

• Wat was er nodig? 4040CR.23.200.0 energieketting, chainflex® kabel (CF77,CF27, CF113, CFBUS), complete slimme kunststof verpakking, geleverd als readycable® /readychain ®
• Vereisten: Lage bedrijfskosten bij maximale operationele beschikbaarheid
• Industrie: Houtverwerkende industrie / meubelproductie
• Succes voor de klant: Real-time bewaking van de status van de energievoorziening van de automatische kraan en aanzienlijke vermindering van het risico op uitvaltijd

De hoofdtaak van de nieuwe TLF-lager is zorgen voor een continue aanvoer van productie. De snijplannen worden van tevoren opgesteld zodat het lager de optimale plaattoevoer kan voorbereiden, rekening houdend met de resterende stukken.

De grootste uitdaging was het plannen en installeren van een betrouwbare en voorspelbare stroomvoorziening die kon voldoen aan de dynamische vereisten in het vaak zeer warme en stoffige magazijn. Met een verplaatsing van meer dan 60 meter en versnellingswaarden van meer dan 1 m/s² zijn slechts enkele technologieën hiervoor geschikt.

Aangezien er ook aanzienlijke besparingen in bedrijfskosten en maximale operationele beschikbaarheid vereist waren bij het latere gebruik van het systeem, kon er alleen gekozen worden voor een toekomstgericht energievoorzieningssysteem dat de automatische operabiliteit in realtime in kaart kan brengen.

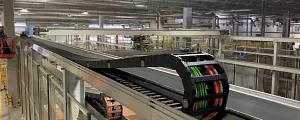

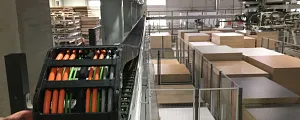

Als onderdeel van de modernisering van de voeding van de automatische kraan, leverde igus® een "readychain®" - een geprefabriceerd geleidingssysteem van de 4040C serie uitgerust met scheiders en een set van gepast geplaatste kabels en de voorgemonteerde kabels: voeding, besturingssysteem, signaal, netwerk en pneumatiek.

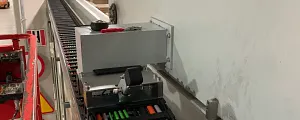

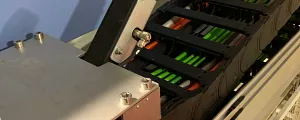

Aangezien de kraan volledig automatisch werkt, is er een i.Sensemonitoringsysteem geïmplementeerd, uitgerust met de EC.P trek-/schuifkrachtsensor voor kettingen en CF.P-kabels en een EC.B breukmonitoringsensor. Om te allen tijde volledige controle over de bedrijfsomstandigheden en voorspellende onderhoudsinformatie te behouden, werd ook de innovatieve i.Ceemodule geïnstalleerd, die real-time meting van de snelheid, versnelling en omgevingsparameters mogelijk maakt en dagelijks onderhoudsprognoses afgeeft aan de systeembeheerder door deze te vergelijken met historische levensduurgegevens uit het enorme igus® testlaboratorium.

... igus® Engineering Service

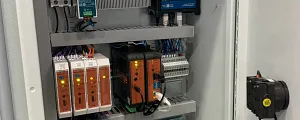

igus® voerde metingen uit, de selectie van een nieuwe oplossing, de implementatie van het readychain® systeem, de prefabricage van besturingskasten met de modules EC.P, EC.B. CF.P evenals i.Cee en een uitgebreide installatie in de fabriek. Daarnaast werd de inbedrijfstelling en kalibratie van het complete i.Sensesysteem en de bekabeling als tussenverbinding tussen de geleiding, die de kraanbaan voedt, en de geleiding, die de kruislift voedt, ook verzorgd door het igus® serviceteam.
